지오메트리 피쳐는 모형의 크기와 쉐이프를 정의하는 기본 작성 블록입니다.
요소 작성기에서 정의한 지오메트리는 구속조건 기반 2D이며 작업 평면에 부착되어야 합니다. 작업 평면 간에 이동하여 다른 지오메트리를 정의할 수 있습니다. 작업 평면에 지오메트리를 추가하면 지오메트리 피쳐가 관련된 작업 평면의 지오메트리 폴더 아래 표시됩니다.
중요사항: 기본 AutoCAD 지오메트리 명령 사용은 피하십시오. AutoCAD 지오메트리는 작업 평면에서 유효하지 않으며 요소 모형의 피쳐 작성에 사용할 수 없습니다.
지오메트리 유형 보기

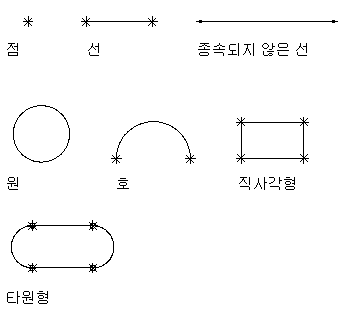

요소 작성기는 모형을 만드는 데 사용할 수 있는 다음과 같은 9가지 지오메트리 유형을 제공합니다.
- 점
-
X 및 Y 좌표에 의해 정의됩니다.
- 선
-
위치와 방향에 의해 정의되며 시작점과 끝점에 의해 구속됩니다.
- 종속되지 않은 선
-
위치와 방향에 의해 정의되며 시작점과 끝점 구속이 없으므로 길이가 무한대입니다.
- 원
-
중심점과 반지름에 의해 정의됩니다.
- 호
-
중심점과 반지름에 의해 정의되며 시작점과 끝점에 의해 구속됩니다.
- 직사각형
-
각 면의 시작점과 끝점 그리고 수직 각도를 유지하기 위해 구속되는 선과 점으로 정의됩니다.
- 타원
-
정의된 시작점과 끝점을 사용하여 두 선에 두 호 접선을 작성하기 위해 구속되는 선, 호 및 점에 의해 정의됩니다.
- 점 참조
-
다른 작업 평면에서 선택한 소스 점을 바탕으로 하는 작업 평면 내 점에 의해 정의됩니다. 점 참조는 소스 점과 함께 이동 또는 삭제됩니다.
- 투영 지오메트리
-
지정한 작업 평면에 있는 표현식의 투영으로 정의됩니다. 투영 지오메트리는 고정되므로 작업 평면에서 이동할 수 없습니다. 표현식에 연결되며 표현식이 변경됨에 따라 조정됩니다.
