특성을 통해 자산을 관리 및 검색하고, 보고서를 작성하고, BOM을 업데이트할 수 있습니다. 자산 특성을 지정 또는 업데이트하는 경우 다음 사항에 유의하십시오.
- 특성을 업데이트하는 경우 해당 업데이트는 배치에 이미 배치된 자산에는 적용되지 않습니다. 배치된 자산을 업데이트하려면 Factory 탭의 Factory 자산 패널에서 자산 업데이트를 클릭합니다.
- 자산이 배치에 여러 번 나타나지만 특성이 다른 경우에도 해당 자산은 BOM에 단일 행으로 표시됩니다.
- 자산 빌더 탭의 작성자 패널에서 자산 특성
을 클릭하여 특성 창을 엽니다.

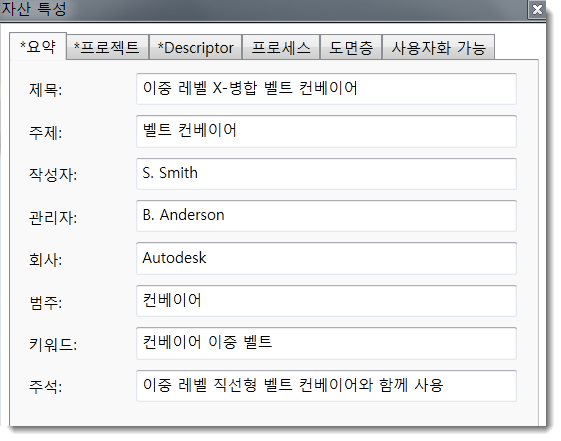

- 자산 검색기에서 이 자산을 쉽게 찾기 위해 요약 정보를 입력합니다.
- 프로젝트 탭에는 BOM을 준비하는 경우 유용한 정보가 들어 있습니다.
파일 하위 유형 파일 유형(예: dwf 또는 ipt) 부품 번호 자산의 부품 번호. 비워두면 파일 이름이 부품 번호로 자동 지정됩니다. 스톡 번호 자산의 스톡 번호 설명 자산에 대한 간단한 설명 수정기호 번호 파일 개정 번호 프로젝트 프로젝트 이름 설계자 프로젝트 또는 모형의 설계자 권한 서명 권한 비용 센터 자산에 적용할 비용 센터 견적 원가 BOM 및 기타 비용 계산에 사용되는 자산의 비용 작성 날짜 오늘 날짜. 달력 아이콘을 클릭하여 다른 날짜를 선택할 수 있습니다. 공급업체 타사 자산인 경우 제조업체 또는 공급업체 이름 웹 링크 공급업체 링크 또는 기타 관련 웹 사이트 주소 - 설명자 탭을 클릭하여 자산에 설명을 추가합니다. 설명 필드에는 한 줄만 간단하게 입력할 수 있습니다. 확장된 설명자에는 자세한 설명을 여러 줄로 입력할 수 있습니다. 또한 확장 설명자 필드에서는 팝업 자산 설명에 클릭 가능한 링크로 나타나는 웹 사이트 주소를 입력할 수도 있습니다.
- Process Analysis 360에서 시뮬레이션을 실행하려면 프로세스 탭 정보를 입력합니다. Process Analysis 360을 사용하지 않는 경우 다음 단계에서 도면층 탭을 건너뜁니다.
객체 처리 이 상자를 선택하면 해당 자산을 시뮬레이션 객체로 지정한 다음 객체 유형(버퍼, 프로세서 또는 소스)을 선택할 수 있습니다. 나타나는 필드는 선택한 객체 유형에 따라 달라집니다. 버퍼 버퍼는 프로세서에서 생성한 항목을 임시로 저장합니다.
이름: 버퍼 이름입니다(예: storage1).
용량: 버퍼에서 저장할 수 있는 항목 수입니다.
프로세서 프로세서는 소스 재료 또는 부품을 받아 소스 재료 또는 부품에 대한 작업을 수행합니다.
이름: 프로세서 이름입니다(예: 기준 조립품).
설명: 프로세서에 대한 설명입니다.
MTBF(평균 고장 간격): 프로세서 실패와 프로세서의 모든 작업 사이의 평균 시간입니다. 예를 들어 4400hr은 이 프로세서는 실패하기 전에 평균 4400시간을 실행된다는 의미입니다.
MTTR(평균 복구 시간): 실패 발생 후 프로세서를 복구하는 데 필요한 평균 시간입니다. 예를 들어 60min은 복구하는 데 평균 60분이 걸림을 의미합니다.
설치 원가율: 설치 시간으로 설치 비용을 나눈 값입니다.
처리 원가율: 처리 시간으로 처리 비용을 나눈 값입니다.
가동률 퍼센트: 프로세서 작동 시간을 퍼센트로 나타낸 값입니다.
에너지 소비율: 에너지 단위당 처리되는 항목 수입니다.
프로세서 작업:
이름: 이 프로세서가 부품인 전체 프로세스 모형의 이름입니다(예: 엔진 조립품).
처리 시간: 선택한 시간 단위에 처리되는 항목 수입니다.
설치 시간: 작업을 수행하도록 프로세서를 설치하는 데 필요한 시간입니다.
연속 작업: 리스트에 표시된 순서대로 작업을 실행합니다. 이 리스트에 작업을 추가하려면
을 클릭합니다.
소스 소스는 Factory 워크플로우에 투입되는 원재료 또는 부품입니다.
이름: 소스 이름입니다(예: 금속 로드).
출력 속도: 선택한 시간 단위에 소스가 공급하는 항목 수입니다.
무한 피드: 무한하게 공급할 수 있음을 나타냅니다. 공급이 제한된 경우 이 항목을 비워 두고 총 부품 수 필드에 값을 입력합니다.
총 부품 수: 소스에서 사용할 수 있는 항목 수 입니다.
- 도면층 탭에서는 자산을 배치하기 위해 기존 도면층을 선택하거나 새 도면층을 정의할 수 있습니다. 복잡한 설계에서 자산의 가시성을 제어하려는 경우 도면층 자동 지정이 유용합니다.
자산에 도면층 지정을 선택하면 자산에 도면층이 연관됩니다. 이 확인란을 선택하지 않으면 자산이 AutoCAD에서는 현재 DWG 도면층에 배치되고 Inventor에서는 도면층 0에 배치됩니다. 새 도면층을 작성하려면 텍스트 상자에 이름을 입력하고 도면층을 나타내는 색상을 선택합니다. 기존 도면층을 선택하려면 표시되는 리스트에서 하나를 선택합니다. 표시된 리스트는 AutoCAD 옵션 Factory 자산 탭의 자산 빌더 옵션에 지정된 파일에서 가져옵니다. 설정에 지정된 파일이 없는 경우에는 도면층 리스트가 비어 있습니다. 자세한 내용은 Factory 자산 기본값 설정을 참고하십시오.
주: 이 기능을 활성화하려면 Factory 자산 옵션 탭에서 도면층 자동 지정 사용 확인란을 선택해야 합니다. 자세한 내용은 Factory 자산 기본값 설정을 참고하십시오. - 사용자화 가능 탭에서는 사용자 특성을 추가하여 자산 데이터를 보다 쉽게 추적할 수 있습니다. 여기에 입력한 정보는 범주별로 구성되어 Factory 특성 검색기에 나타납니다.
추가를 클릭하면 리스트에 특성이 추가됩니다. 삭제 버튼은 특성 리스트에서 선택한 특성을 삭제합니다.
이름 새 특성 이름을 입력하거나 편집할 기존의 사용자화 가능한 특성을 선택합니다. 형식 데이터 유형을 선택합니다. 값 선택한 데이터 유형에 해당하는 값을 입력합니다. 범주 새 범주 이름을 입력하거나 기존의 범주 이름을 선택합니다.
이러한 특성을 정의하여 자산을 게시하면 AutoCAD 및 Inventor 배치에 배치할 수 있습니다.
