도면층 관리자 사용

Inventor Factory에서 도면층 작성

Inventor Factory 배치에서 도면층을 작성하려면 다음을 수행하십시오.

1. 다음을 클릭합니다. 팩토리 탭 배치 패널 도면층 관리자 를 클릭합니다. 도면층 관리자 대화상자가 열립니다.
2. 새 도면층 버튼 을 클릭하거나 추가하려면 여기를 클릭 문자열을 클릭하여 새 도면층을 작성합니다. 도면층1과 같은 도면층 이름이 도면층 리스트에 자동으로 추가됩니다.
3. 강조 표시된 도면층 이름 위에 새 도면층 이름을 입력합니다.

도면층을 현재 도면층으로 설정

자산을 삽입하기 전에 먼저 해당 자산을 상주시킬 도면층을 현재 도면층으로 설정합니다. 이 작업은 배치 패널의 도면층 관리자 드롭다운 리스트를 사용하여 매우 쉽게 수행할 수 있습니다.

1. 배치 패널에 표시된 현재 도면층 이름의 오른쪽에 있는 아래쪽 화살표를 클릭합니다.




2. 현재 도면층에 정의된 모든 도면층이 포함된 도면층 관리자 드롭다운 리스트가 표시됩니다.
3. 현재 도면층으로 설정할 도면층을 선택합니다.
4. 드롭다운 리스트가 닫히고 선택한 도면층이 현재 도면층 이름으로 표시됩니다.

도면층 관리자 대화상자를 사용하여 도면층을 현재 도면층으로 설정할 수도 있습니다.

1. 리본에서 팩토리 탭 배치 패널 도면층 관리자 를 클릭합니다.
2. 도면층 리스트에서 현재 도면층으로 설정할 도면층을 선택합니다.
3. 도면층 이름이 강조 표시됩니다. 현재로 설정 버튼 을 클릭합니다.
4. 확인을 클릭하여 도면층 관리자 대화상자를 닫습니다.
팁: 도면층을 현재 도면층으로 설정하는 또 다른 방법으로 도면층 리스트에서 도면층 이름을 두 번 클릭하기만 하면 되는 방법도 있습니다.

도면층에 색상 할당

새로 작성된 도면층은 기본적으로 흰색입니다. 다음을 수행하여 새 도면층에 고유한 색상을 할당할 수 있습니다.

1. 새 도면층 이름 오른쪽의 색상 견본 을 클릭하거나 '흰색'이라는 단어를 클릭합니다. 색상 대화상자가 표시됩니다.
2. 기본 색상 중 하나를 선택하거나 대화상자 오른쪽의 색상 팔레트에서 사용자 색상을 작성합니다.
3. 확인을 클릭하여 색상 대화상자를 닫습니다. 선택한 색상이 새 도면층에 할당됩니다.

기존 도면층 다른 색상으로 변경하려는 경우에도 이와 동일한 절차를 사용합니다.

주: 도면층 색상은 AutoCAD 동기화 명령을 사용한 후에만 AutoCAD Factory에 표시됩니다. 흰색 자산은 밝은 AutoCAD 배경에는 검은색으로 표시되고 어두운 배경에는 흰색으로 표시됩니다.

도면층 색상을 자산에 적용

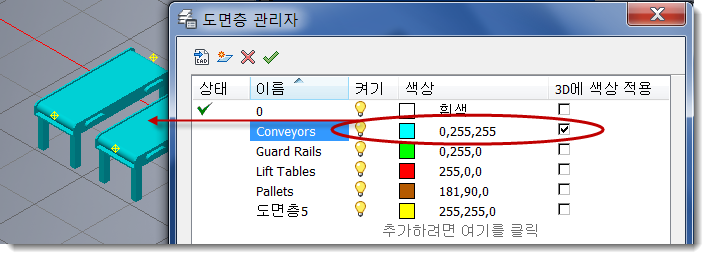

쉽게 식별할 수 있도록 색상을 3D에 적용을 선택하여 도면층 내의 자산에 해당하는 도면층 색상을 적용합니다.

이 옵션을 선택하지 않으면 도면층 색상에 관계없이 원래 자산 색상이 유지됩니다.

도면층 삭제

1. 도면층 리스트에서 삭제할 도면층 이름을 선택합니다. 도면층 이름이 강조 표시됩니다.
2. 도면층 삭제 버튼 을 클릭하여 도면층을 삭제합니다.

주: 도면층 0 또는 배치된 자산이 있는 모든 도면층은 삭제할 수 없습니다.

도면층 이름바꾸기

1. 도면층 리스트에서 이름을 바꿀 도면층 이름을 클릭합니다. 도면층 이름이 강조 표시됩니다.
2. 도면층 이름을 다시 클릭합니다.
3. 강조 표시된 이름 위에 입력하는 방식으로 새 도면층 이름을 입력합니다.

주: 도면층 0은 이름을 바꿀 수 없습니다.

도면층 가시성 제어

기본적으로 새로 작성된 도면층은 보입니다. 도면층을 보이지 않게 하려면 다음을 수행합니다.

1. 도면층 리스트에서 끄려는 도면층을 선택합니다. 도면층 이름이 강조 표시됩니다.
2. 도면층 켜기 아이콘 을 클릭합니다. 도면층 끄기 아이콘 이 활성화되어 선택한 도면층이 현재 보이지 않음을 나타냅니다.
3. 선택한 도면층의 가시성을 복원하려면 도면층 끄기 아이콘을 클릭합니다.

도면층 관리자 드롭다운 리스트에서 밝은 전구 아이콘을 클릭하여 도면층의 켜기/끄기 상태를 신속하게 전환할 수도 있습니다.

팁: 여러 도면층을 선택하려면 Ctrl 키를 누른 채 연속되지 않은 도면층을 하나 이상 선택합니다. 연속된 도면층을 선택하려면 Shift 키를 누른 상태로 선택해야 합니다.

기존 DWG의 도면층을 Inventor Factory로 가져오기

필요한 도면층이 2D 도면에 이미 정의되어 있는 경우 Inventor Factory 배치로 가져올 수 있습니다.

1. 도면층 가져오기 버튼 을 클릭하여 도면층 가져오기 대화상자를 표시합니다.
2. 가져올 도면층이 있는 DWG 파일을 찾아서 선택합니다.
3. 열기 버튼을 클릭하여 도면층을 가져온 후 도면층 가져오기 대화상자를 닫습니다. 가져온 도면층이 도면층 관리자 도면층 리스트에 표시되어 사용할 수 있도록 준비됩니다.

자산을 배치에 이미 배치한 후에 도면층을 변경하는 방법

배치된 자산을 도면층 간에 이동하는 데 사용할 수 있는 방법에는 두 가지 방법이 있습니다. 첫 번째 방법은 다음과 같습니다.

1. 팩토리 바닥 배치에서 자산을 하나 이상 선택합니다. 여러 자산을 선택하려면 Ctrl 또는 Shift 키를 누른 채 선택합니다.
2. 배치 패널에 표시된 현재 도면층 이름의 오른쪽에 있는 아래쪽 화살표를 클릭합니다.



   현재 배치에 정의된 모든 도면층이 포함된 도면층 관리자 드롭다운 리스트가 표시됩니다.
3. 자산을 이동하려는 도면층을 선택합니다. 드롭다운 리스트가 닫히고 선택한 자산이 다른 도면층으로 이동합니다.

두 번째 방법은 Factory 특성 검색기를 사용하는 것입니다.

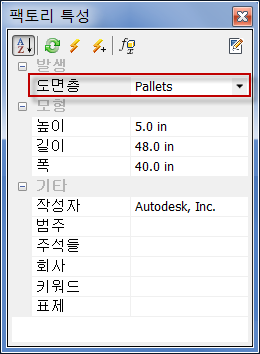

1. 팩토리 바닥 배치에서 자산을 하나 이상 선택합니다. 여러 자산을 선택하려면 Ctrl 또는 Shift 키를 누른 채 선택합니다. 선택한 자산의 도면층 이름이 팩토리 특성 브라우저의 상단 쪽에 표시됩니다. 서로 다른 도면층의 여러 자산을 선택한 경우에는 도면층 이름이 *다중값*으로 표시됩니다.




2. 도면층 이름 오른쪽에 있는 아래쪽 화살표를 클릭하여 현재 배치에 정의된 모든 도면층의 이름이 포함된 드롭다운 리스트를 표시합니다.
3. 선택한 자산을 이동하려는 도면층을 선택합니다. 드롭다운 리스트가 닫히고 선택한 도면층이 이전 도면층 이름으로 바뀝니다.
4. 팩토리 특성 도구막대에서 업데이트 버튼 을 클릭하여 자산을 다른 도면층으로 이동합니다.
5. Esc 키를 누르거나 그래픽 창의 빈 영역을 클릭하여 선택 사항 강조 표시를 끕니다.
