위치 조정 명령을 사용하여 팩토리 배치에 단일 또는 여러 구성요소를 정확하게 배치할 수 있습니다. 축 또는 평면을 선택하여 변환이나 회전으로 구성요소 위치를 조정할 수 있도록 트라이어드가 제공됩니다. 변환을 사용하면 구성요소 위치가 축 또는 평면을 따라 조정되고, 회전을 사용하면 축을 중심으로 구성요소의 방향이 변경됩니다. 트라이어드 자체는 점이나 모서리에 따라 정렬되도록 위치가 조정되거나 해당 축을 기준으로 회전 또는 반전될 수 있습니다.
위치 조정 명령을 시작하기 전에 구성요소를 미리 선택하거나 명령을 시작한 후에 구성요소를 선택할 수 있습니다. 여러 구성요소를 미리 선택하려면 Ctrl 키를 누른 상태에서 둘 이상의 객체를 선택한 다음 위치 조정 명령을 클릭합니다. 자산을 하나만 미리 선택하는 경우에는 Ctrl 키를 누르고 있을 필요가 없습니다.
팩토리 바닥에서 구성요소 위치 조정
다음 절차를 수행하여 팩토리 구성요소를 변환(이동)하거나 회전할 수 있습니다.
-
리본에서
팩토리 탭
관계 패널
위치 조정
을 클릭합니다. - 위치를 조정할 구성요소를 하나 이상 선택합니다. 선택을 마치면 마우스 오른쪽 버튼을 클릭하여 상황에 맞는 팝업 메뉴에서 종료를 선택합니다. 커서 위치에 트라이어드가 나타납니다. 이 트라이어드는 원하는 모서리를 따라 중간점 또는 끝점에 스냅하여 구성요소의 모서리에 정렬할 수 있습니다.
- 트라이어드를 사용하여 구성요소를 이동하거나 회전합니다. 트라이어드를 클릭한 위치에 따라 평면(2D) 변환, 축방향 변환 또는 축방향 회전을 수행할 수 있습니다.
트라이어드에서 구성요소의 2D 위치 조정을 위한 평면을 선택합니다. 구성요소 위치를 동적으로 조정하려면 평면을 클릭하여 끕니다.
구성요소 위치를 수동으로 조정하려면 평면을 한 번 클릭하고 HUD(헤드업 디스플레이)에 변환 값을 입력합니다. 마우스 왼쪽 버튼을 클릭하거나 Enter 키를 눌러 구성요소를 이동하고 HUD를 닫습니다.
트라이어드에서 구성요소 위치를 선형으로 조정할 축 끝을 선택합니다. 구성요소 위치를 동적으로 조정하려면 축 몸체를 클릭하고 끌어서 구성요소를 이동합니다.
구성요소 위치를 수동으로 조정하려면 축 몸체를 클릭하고 HUD(헤드업 디스플레이)에 변환 값을 입력합니다. 마우스 왼쪽 버튼을 클릭하거나 Enter 키를 눌러 구성요소를 이동하고 HUD를 닫습니다.
트라이어드에서 구성요소를 회전할 축 끝을 선택합니다. 구성요소를 동적으로 회전하려면 축 끝을 클릭하고 끌어서 구성요소를 회전합니다.
구성요소를 수동으로 회전하려면 축 끝을 클릭하고 HUD(헤드업 디스플레이)에 변환 값(각도)을 입력합니다. 마우스 왼쪽 버튼을 클릭하거나 Enter 키를 눌러 구성요소를 회전하고 HUD를 닫습니다.
주: 기본적으로 각도 값은 증분 모드
로 HUD에 입력됩니다. 즉, 새 회전은 구성요소의 현재 각도를 기준으로 이루어집니다. 자산을 절대 모드
로 즉, 팩토리 바닥 원점(대개 0도)의 회전 각도를 기준으로 회전할 수도 있습니다. 구성요소를 회전하는 동안 마우스 오른쪽 버튼을 클릭하여 상황에 맞는 팝업 메뉴의 증분 각도를 선택취소하거나 선택하여 증분 및 절대 모드 간을 전환할 수 있습니다.
- 마우스 오른쪽 버튼을 클릭하고 종료를 선택하여 변경 사항을 적용한 후 위치 조정 명령을 종료합니다. 구성요소를 이동하지 않고 위치 조정 명령을 종료하려면 마우스 오른쪽 버튼을 클릭하고 취소를 선택합니다.
스냅 유형을 사용하여 위치 변경
스냅 유형을 사용해도 X, Y 또는 Z축을 따라 Factory 구성요소를 정확하게 선형으로 위치 변경할 수 있습니다. 이 방법을 사용해 모든 꼭지점 유형(점, 스케치 점, 점 구름 점, 꼭지점 등)을 선택할 수 있습니다.
스냅 유형을 사용하여 위치 변경하려면 다음을 수행하십시오.
- 구성요소를 선택하고 이 항목에서 이전에 설명한 대로 트라이어드를 배치합니다.
- 이동하려는 방향에 해당하는 X, Y 또는 Z 트라이어드 축을 선택합니다.

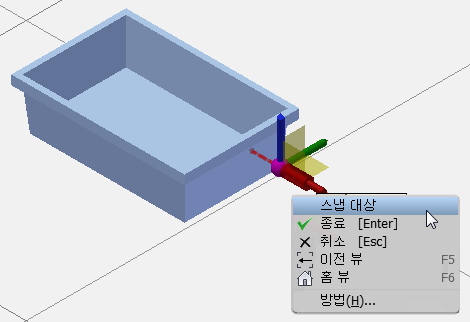

- 그런 다음 마우스 오른쪽 버튼을 클릭하여 위치 변경 상황에 맞는 팝업 메뉴를 표시합니다. 메뉴에서 스냅 대상을 선택합니다.
- 스냅 원점을 나타내는 초록색 점과 구성요소의 스냅 방향을 나타내는 빨간색 화살표가 있는 그림이 트라이어드를 대치합니다.
- 허용된 스냅 후보 항목 위로 커서를 가져가면 이동의 미리보기가 표시됩니다. 도구막대의 스냅 유형 드롭다운 메뉴에서 다양한 스냅 유형을 사용하도록 설정하거나 사용하지 않도록 설정할 수 있습니다.
- 클릭하여 구성요소의 위치를 변경합니다.
- 마우스 오른쪽 버튼을 클릭하고 상황에 맞는 메뉴에서 종료를 선택하여 이동을 적용한 후 위치 변경 명령을 종료합니다. 구성요소를 이동하지 않고 위치 변경 명령을 종료하려면 마우스 오른쪽 버튼을 클릭하고 취소를 선택합니다.
바닥 적용 옵션
바닥 적용 옵션은 트라이어드 이동 옵션과 함께 사용됩니다. 이 옵션은 트라이어드를 바닥 레벨로 적용하므로 구성요소가 바닥에 고정된 상태로 드래그됩니다. 바닥 적용 옵션은 기본적으로 사용되지만 위치 조정 명령의 상황에 맞는 팝업 메뉴를 사용하여 비활성화할 수 있습니다.
트라이어드 이동
위치를 조정할 구성요소를 하나 이상 선택한 다음에는 트라이어드를 선의 정확한 끝점이나 중간점에 또는 모서리상의 임의의 점에 배치할 수 있습니다. 바닥 적용이 설정된 경우(기본 상태) 트라이어드는 바닥에 고정된 상태로 유지되지만 선택한 점을 따라 정렬됩니다.
트라이어드를 새 위치로 이동하려면 다음을 수행합니다.
- 위치 변경 명령 상태에서 마우스 오른쪽 버튼을 클릭한 다음 상황에 맞는 메뉴에서 트라이어드 이동을 선택합니다.
- 선의 끝점 또는 중간점을 트라이어드의 새 위치로 선택합니다. 모서리에 있는 임의의 점을 클릭할 수도 있습니다.
- 트라이어드가 선택한 위치로 스냅됩니다. 이제 새 위치에서 트라이어드를 변환하거나 회전하여 구성요소 위치 조정을 진행할 수 있습니다. 팁: 여러 객체의 위치를 조정할 때 트라이어드를 신속하게 배치하는 방법은 다음과 같습니다. 먼저 Ctrl 또는 Shift 키를 누른 상태에서 객체를 하나 이상 선택한 다음 위치 조정 명령을 클릭합니다. 선택한 구성요소 중 임의의 구성요소상의 한 점을 선택하여 트라이어드를 배치합니다. 트라이어드가 선택한 위치로 스냅됩니다. 위치 조정 명령을 먼저 호출한 다음 여러 객체를 선택할 수도 있습니다.
트라이어드 축 회전 및 반전
트라이어드 축을 회전 및/또는 반전시킬 수 있습니다. 꼭지점, 모서리, 작업점 또는 작업축은 모두 회전된 트라이어드 축의 방향을 변경하는 데 사용할 수 있는 유효한 객체입니다.
- 위치 조정 명령을 시작하고 하나 이상의 구성요소를 선택합니다. 선택을 마치면 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.
- 회전할 축(X, Y 또는 Z)의 몸체를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 팝업 메뉴에서 축 회전을 선택합니다.
- 마우스를 움직여 트라이어드 축을 동적으로 회전하거나 축 방향 변경에 사용할 꼭지점, 모서리, 작업점 또는 작업축을 선택할 수 있습니다.
- 필요한 경우 축 끝을 마우스 오른쪽 버튼으로 다시 클릭하고 축 반전을 선택하여 회전된 축의 방향을 반전시킵니다.
- 필요에 따라 다른 트라이어드 축에도 이 과정을 반복합니다.
- 트라이어드가 원하는 대로 회전되었으면 새 위치에서 트라이어드를 변환하거나 회전하여 구성요소 위치 조정을 진행할 수 있습니다.
트레일 선을 사용하여 정확하게 구성요소 위치 조정
트레일 선은 팩토리 구성요소를 보다 정확하게 배치하기 위해 위치 조정 명령과 함께 사용됩니다. 또한 트레일 선을 사용하여 점 또는 꼭지점의 교차점으로 스냅할 수 있습니다.
다음 절차에 따라 참조 구성요소의 기준점을 사용하여 구성요소 참조 구성요소에서 정확한 위치로 조정할 수 있습니다.
- 먼저, 옵션 패널의 스냅 유형 드롭다운 메뉴에서 꼭지점 및 모서리로 스냅 및 트레일 선으로 스냅 옵션을 선택합니다. 메뉴의 다른 스냅 옵션은 사용하지 않습니다.
- 위치 조정 명령을 시작하고 이동할 구성요소를 선택합니다. 선택을 마치면 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.
- 마우스 오른쪽 버튼을 다시 클릭하고 상황에 맞는 팝업 메뉴에서 트라이어드 이동을 선택합니다.
- 선의 끝점 또는 중간점을 트라이어드의 새 위치로 선택합니다. 모서리에 있는 임의의 점을 클릭할 수도 있습니다. 트라이어드가 선택한 위치로 스냅됩니다.

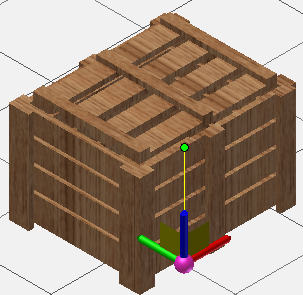

- 이제 트라이어드 축의 연결점에 있는 빨간색 공을 클릭합니다. 빨간색 공이 녹색 점으로 바뀝니다. 마우스를 움직이면 구성요소와 함께 트라이어드가 이동합니다.
- 트라이어드를 참조 구성요소의 기준점에 대해 정확한 위치로 이동합니다. 마우스를 사용할 때 원래 구성요소를 이동할 기준점으로 사용하려는 점이나 꼭지점을 클릭하지 않고 살짝 누르십시오.

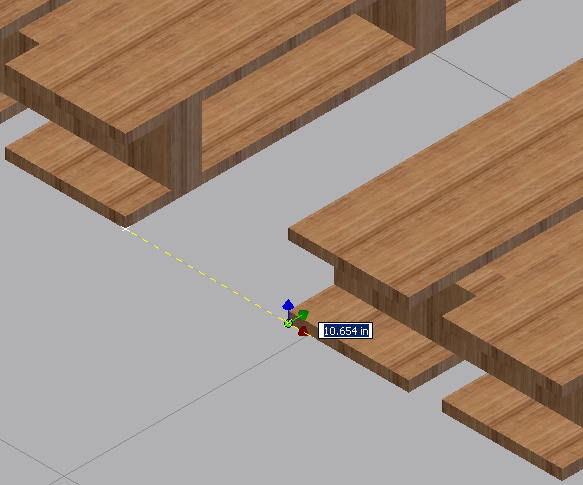

- 기준점을 누른 후 이 점에서 직선 방향으로 구성요소를 이동합니다. 노란색 대시 트레일 선과 값 입력 상자가 나타납니다.
- 기준점에서 구성요소를 동적으로 드래그하거나 값 입력 상자에 거리 값을 직접 입력한 다음 Enter 키를 누릅니다.
- 이제 구성요소가 참조 구성요소에서 정확한 위치에 배치됩니다.
- 마우스 오른쪽 버튼을 클릭하고 종료를 선택하여 이동을 적용한 후 위치 조정 명령을 종료합니다. 구성요소를 이동하지 않고 위치 조정 명령을 종료하려면 마우스 오른쪽 버튼을 클릭하고 취소를 선택합니다.
