Electrical 카탈로그 데이터베이스의 부품을 삽입하려면

1. Electrical 카탈로그 검색기가 열려 있지 않으면 조립품 탭구성요소 패널배치 드롭다운Electrical 카탈로그 검색기를 클릭합니다.
2. 삽입하려는 부품 유형에 해당하는 범주를 선택합니다.
3. 검색 기준을 입력하고 을 클릭합니다.

4. 결과 패널에서 카탈로그 값을 클릭하면 작은 팔레트가 나타납니다. 부품 카탈로그 값에 연관된 부품이 있으면 팔레트에 표시됩니다.
5. 다음 중 하나를 수행합니다.
   • 작은 팔레트에서 부품을 클릭합니다.

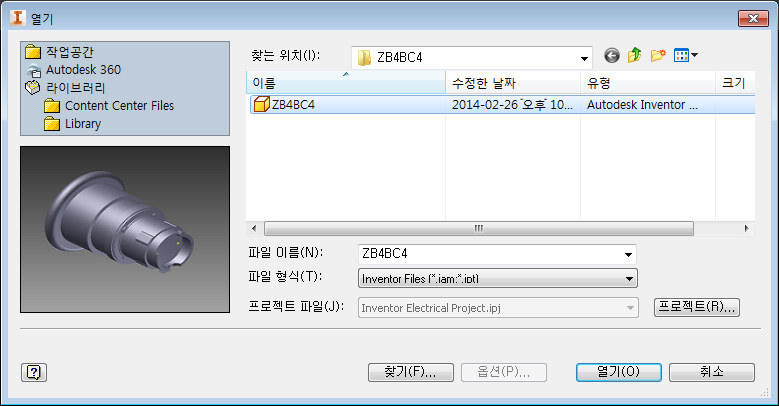

   • 원하는 부품을 팔레트에서 사용할 수 없는 경우 디스크에서 해당 부품을 찾습니다.

   주: 결과 창에서 행을 두 번 클릭하여 기본값 또는 부품 카탈로그 값에 연관된 부품만 삽입할 수 있습니다.

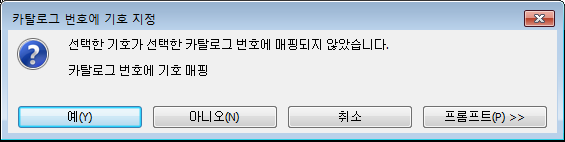

6. 부품이 아직 카탈로그 값에 연관되어 있지 않은 경우 기호를 매핑할지 여부를 선택합니다.

7. 삽입점을 선택합니다.
