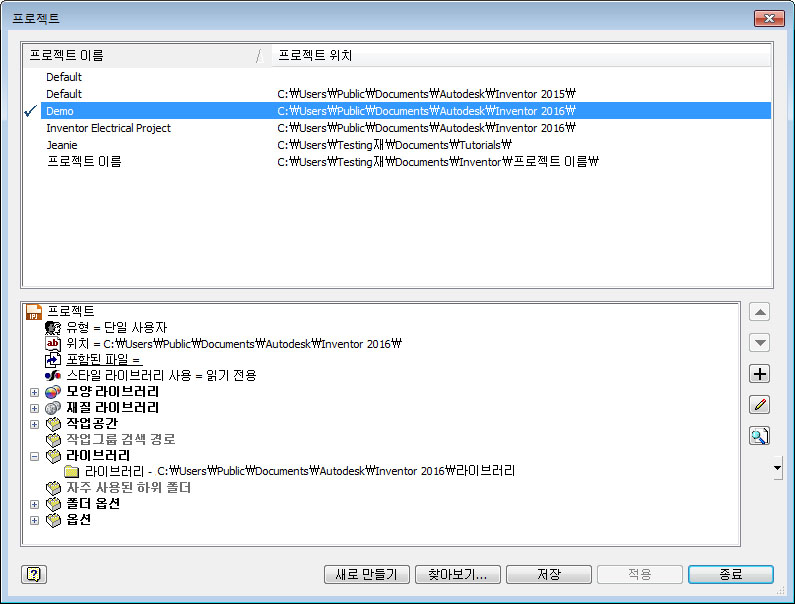

Inventor용 Electrical 카탈로그 검색기에서는 데이터베이스에서 카탈로그 값을 선택하여 3D 부품을 삽입할 수 있습니다. 이 유틸리티에는 카탈로그 검색기 인터페이스, AutoCAD Electrical 데이터베이스 링크 및 3D 전기 부품의 샘플 세트가 들어 있습니다. 이 샘플 부품의 기본 위치는 C:₩Users₩Public₩Documents₩Autodesk₩Inventor Electrical Library 2015입니다. 이 라이브러리 경로를 프로젝트 라이브러리에 포함하거나 Electrical 카탈로그 검색기와 함께 설치된 Inventor Electrical 프로젝트를 사용합니다.
공급업체에서 부품을 다운로드하거나 고유한 부품을 작성할 때 Electrical 카탈로그 검색기를 사용하여 이러한 부품을 특정 카탈로그 값에 연관시킬 수 있습니다. 다음과 같은 두 가지 방법으로 3D 부품을 특정 카탈로그 값에 연관시킬 수 있습니다.
- 검색기의 편집 모드를 사용하여 SYMBOL3D 열에 3D 부품 이름을 입력합니다.
- 카탈로그 값을 선택하고 삽입할 부품을 찾습니다. 이 워크플로우는 이후에 삽입할 수 있도록 부품을 선택한 카탈로그에 연관시킵니다.
Electrical 카탈로그 검색기는 다른 명령을 사용 중이더라도 화면에서 유지되는 모덜리스 팔레트입니다. 크기를 조정하거나 고정할 수 있습니다.
검색 기준을 입력하고 검색 기준과 일치하는 카탈로그 값 리스트에서 선택합니다. 검색은 검색기에 표시되는 필드에서만 수행됩니다. 검색 결과가 결과 영역에 표시됩니다.
결과 창의 열 헤더를 사용하여 다음을 수행할 수 있습니다.
- 정렬 - 열 헤더를 클릭하여 정렬합니다.
- 재정리 - 열을 끌어서 놓아 표시된 순서를 변경합니다.
- 크기 조정 - 열 헤더 경계를 끌어 크기를 조정합니다.
- 표시/숨기기 - 마우스 오른쪽 버튼을 클릭하고 화면표시에 포함할 열을 선택합니다. 표시되는 열에 있는 데이터에 대해서만 검색이 수행됩니다. 주: 모든 열이 편집 모드로 표시됩니다.
- 고정 - 마우스 오른쪽 버튼을 클릭하고 선택된 열에서 동결합니다. 스크롤할 때 동결된 열의 왼쪽에 있는 모든 열은 계속 보입니다.
삽입 모드
특정 카탈로그 값을 검색하고 부품을 삽입합니다. 카탈로그 레코드의 SYMBOL3D 필드는 이 카탈로그 값과 연관된 Inventor 부품을 정의합니다. 편집 모드를 사용하여 기호를 SYMBOL3D 필드에 추가하고 카탈로그 레코드의 기본 부품을 정의할 수 있습니다. 카탈로그 레코드를 두 번 클릭하면 기본 부품이 삽입됩니다. 카탈로그 레코드를 한 번 클릭하면 SYMBOL3D 필드에 정의된 모든 기호에서 선택합니다.
카탈로그 검색기에서 카탈로그 레코드를 선택하고 삽입할 부품을 찾으면 부품이 자동으로 연관됩니다. 부품은 라이브러리 정의에 포함된 폴더에 있어야 합니다. 다음 번에 카탈로그 레코드를 선택하면 부품을 삽입할 수 있습니다.
일반적으로 사용되는 카탈로그 값을 즐겨찾기 리스트에 추가할 수 있습니다. 각 카탈로그 테이블 범주를 위한 즐겨찾기 리스트를 작성할 수 있습니다.
편집 모드
카탈로그 값을 검색하고 카탈로그 데이터베이스를 편집합니다.
편집 모드 중에는 다음과 같습니다.
- 카탈로그 레코드와 연관된 모든 필드가 화면표시에 포함됩니다(카탈로그 데이터베이스의 _PINLIST 및 _TERMPROPS 테이블에 필드 포함).
- ASSEMBLYLIST 필드의 값으로 정의된 대로 부분조립품 레코드가 화면표시에 포함됩니다.
