Inventor 2016 R3 - Subscription에서 사용 가능
Inventor 설계 공유를 시작하고 관리하려면
- 공유하려는 부품 또는 조립품 파일을 엽니다.
- 3D 표시가 열려 있는 부품 또는 조립품 파일의 현재 뷰로부터 작성됩니다.
- 지적 재산을 보호하려면 공유하지 않으려는 구성요소를 숨깁니다.
- 설계 공유를 작성하기 전에 자유롭게 가시성을 끄고 단순화합니다. 설계 공유를 시작하기 전에 단순화 또는 가시성 변경 사항을 꼭 저장할 필요는 없습니다.
- 아직 열리지 않았으면, 그래픽 창의 오른쪽 아래 구석에서 설계 공유 버튼
을 클릭합니다.
Autodesk A360에 로그인하라는 메시지가 표시됩니다(아직 로그인하지 않은 경우). A360 계정이 없으면 설계 공유에 처음 액세스를 시도할 때 사용자 이름과 암호를 작성하라는 메시지가 표시됩니다.
- A360의 연결된 설계 패널에서 맨 아래에 있는 이 뷰 설계 공유를 클릭합니다.
- A360의 설계 공유 시작 대화상자에서:
- 공유 중인 설계의 제목을 입력합니다(선택 사항 - 파일 이름이 기본적으로 표시됨).
- 주석 필드에서, 공동 작업자가 설계에서 유의하고 검토해야 할 핵심 사항을 설명합니다(선택 사항).

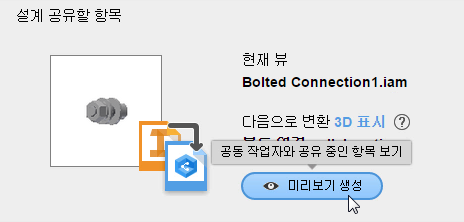

- 미리보기 생성을 클릭하여 3D 뷰 공유 모드로 파일을 열고 정확히 어떤 사항을 공유하는지 확인합니다(선택 사항). 3D 뷰는 설계 공유를 작성할 때 열렸던 3D 모형 뷰의 읽기 전용 사본입니다.
- A360의 설계 공유 시작 대화상자로 돌아가려면 닫기 버튼을 클릭합니다.

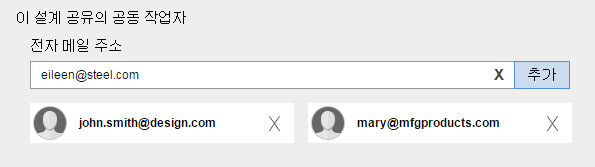

- 설계를 공유하려는 공동 작업자의 전자 메일 주소를 전자 메일 필드에 입력하고 추가를 클릭합니다. 각 전자 메일 주소에 대해 반복합니다.
- 설계 공유 시작을 클릭하여 A360의 열려 있는 파일에 대한 3D 표시를 작성합니다.
- 3D 뷰에 대한 링크가 공동 작업자에게 전자 메일을 통해 전송됩니다.
Inventor 2016 R3을 설치하고 Inventor에서 A360에 로그인한 공동 작업자는 Inventor에서 A360의 연결된 설계 패널에 있는 설계 공유에 자신이 추가되었다는 알림을 받습니다.

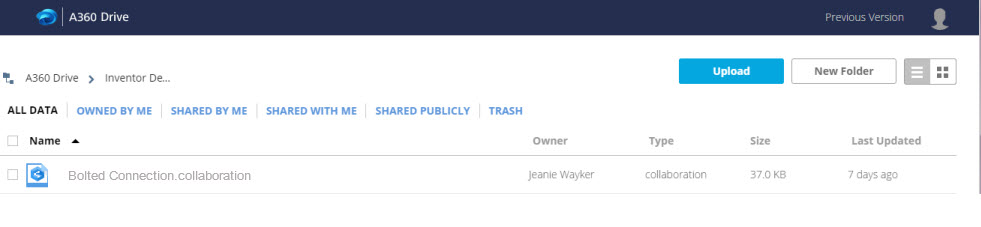

- 파일 소유자의 경우 공동 작업 파일이 작성되어 Inventor A360의 설계 공유 폴더에 배치됩니다. A360 Drive의 도구를 사용하여 설계 공유를 관리합니다.
- 3D 뷰에 대한 링크가 공동 작업자에게 전자 메일을 통해 전송됩니다.
공동 작업자로 Inventor 설계 공유에 참여하려면
- 다음 중 하나를 사용하여 설계 공유에 액세스합니다.
- Inventor 설계 공유에서 공동 작업을 요청하는 전자 메일에 있는 링크를 클릭합니다. 설계 공유에 쉽게 액세스할 수 있도록 링크에 책갈피를 지정합니다.
주: A360 계정이 없으면 설계 공유에 처음 액세스를 시도할 때 사용자 이름과 암호를 작성하라는 메시지가 표시됩니다.
- A360 Drive로 이동합니다. 다른 사람이 공유한 항목 섹션에는 사용자와 공유된 모든 설계 공유에 대한 링크가 표시되어 있습니다. Inventor 설계 공유 폴더에는 사용자가 소유한 모든 설계 공유가 포함되어 있습니다.
- Inventor 2016 R3을 설치한 경우: Inventor 2016 R3을 열고 을 클릭하여 주석을 확인하고 A360의 연결된 설계 패널에 액세스합니다.
주:
이 새 이벤트 신호를 보내는 그래픽 창 맨 아래 오른쪽에 표시됩니다.
- Inventor 설계 공유에서 공동 작업을 요청하는 전자 메일에 있는 링크를 클릭합니다. 설계 공유에 쉽게 액세스할 수 있도록 링크에 책갈피를 지정합니다.
- 3D 뷰 설계 공유를 열어 다음을 수행할 수 있습니다.
- 3D 뷰를 봅니다.
- 모형 오른쪽의 주석 패널에 주석을 추가합니다. 소유자와 모든 공동 작업자에게 주석이 모두 표시됩니다.
- 초점이동 및 줌하려면 미니 도구막대 보기 도구를 사용합니다.
중요사항: 지적 재산을 보호하기 위한 섹션 도구는 사용할 수 없습니다.
A360의 연결된 설계 패널 사용 방법에 대해 자세히 알아보십시오.
