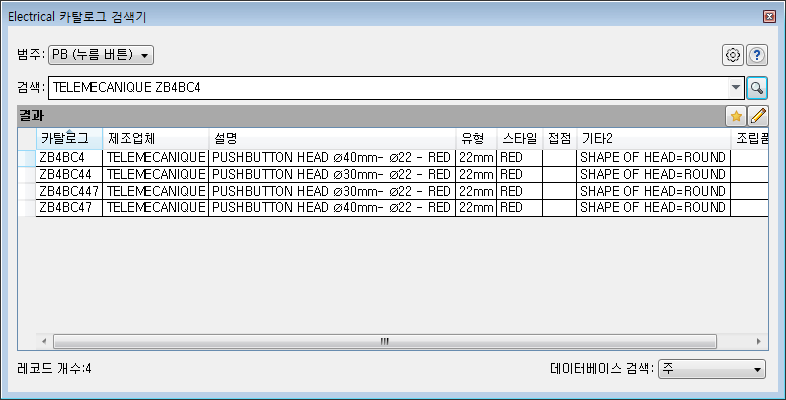

Electrical 카탈로그 검색기 대화상자

Electrical 카탈로그 데이터베이스의 부품을 삽입하거나 카탈로그 데이터베이스를 편집합니다.

리본: 조립품 탭

구성요소 패널

배치 드롭다운

Electrical 카탈로그 검색기.

옵션 리스트

다음 옵션이 표시됩니다.

범주

검색할 카탈로그 테이블을 선택합니다.

검색

검색 기준을 지정합니다. 검색은 검색기에 표시되는 필드에서만 수행됩니다. AND 연산이 사용됩니다. OR 및 "정확한 문구" 표현식 사용이 지원됩니다.

예:

검색 텍스트를 입력하면 검색 텍스트와 일치하는 제조업체 이름 및 이전 검색 결과가 드롭다운 리스트에 표시됩니다.

주: ASSEMBLYLIST 값으로 정의된 대로 부분조립품 항목이 검색 결과에 포함되지 않습니다. 카탈로그 검색기의 편집 모드를 사용하여 부분조립품 항목을 보고 편집합니다.

주 및 보조 Electrical 카탈로그 데이터베이스를 정의할 수 있는 옵션 대화상자를 엽니다.

검색 텍스트를 기반으로 검색을 수행합니다.

활성 범주의 즐겨찾기 리스트에 이전에 추가된 카탈로그 항목을 표시합니다.

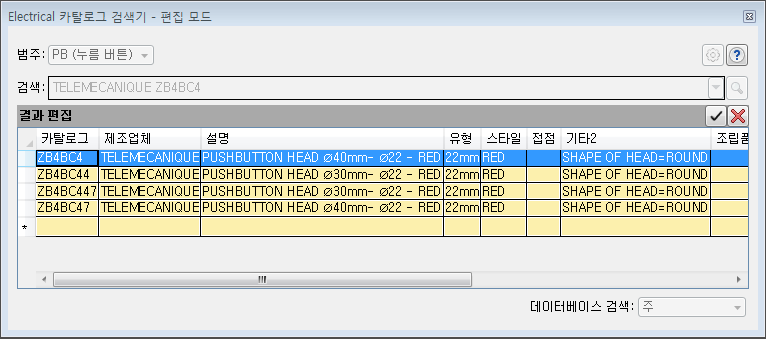

카탈로그 항목을 추가하고 기존 항목을 편집할 수 있는 편집 모드로 전환합니다.

데이터베이스 검색

어느 데이터베이스가 활성(주 또는 보조) 상태인지 제어합니다. 활성 프로젝트에 대해 정의된 보조 데이터베이스가 없으면 보조 옵션이 비활성화됩니다.

열 머리글

선택된 열의 값을 기준으로 결과를 정렬합니다.

결과 섹션에서 열 헤더를 마우스 오른쪽 버튼으로 클릭하여 상황에 맞는 메뉴를 표시합니다.

결과 창에서 레코드를 선택하여 삽입 모드 하위 메뉴를 엽니다.

: 삽입할 부품을 찾습니다. 다음에 이 카탈로그 레코드를 선택할 때 선택한 카탈로그 레코드에 부품이 자동으로 연관됩니다.
주: 부품의 폴더 위치가 프로젝트의 라이브러리에 포함되지 않을 경우 부품은 카탈로그 레코드에 연관되지 않습니다.
: 웹 링크 필드에 정의된 대로 레코드와 연관된 URL 또는 문서를 표시합니다.
: 활성 범주의 즐겨찾기 리스트에 레코드를 추가합니다. 선택한 레코드가 즐겨찾기 리스트에 없을 때 하위 메뉴에서 보입니다.
: 활성 범주의 즐겨찾기 리스트에서 레코드를 제거합니다. 선택한 레코드가 즐겨찾기 리스트에 있을 때 하위 메뉴에서 보입니다.
