케이블 및 하네스 환경에서 Electrical 카탈로그 검색기를 사용하려면

케이블 및 하네스 환경에서 부품 삽입

1. 케이블 및 하네스 조립품을 엽니다.
2. 환경 탭시작 패널 케이블 및 하네스를 클릭합니다.
3. 케이블 및 하네스 탭관리 패널하네스 데이터 가져오기를 클릭합니다.
4. AutoCAD Electrical에서 내보낸 XML 파일을 찾습니다.

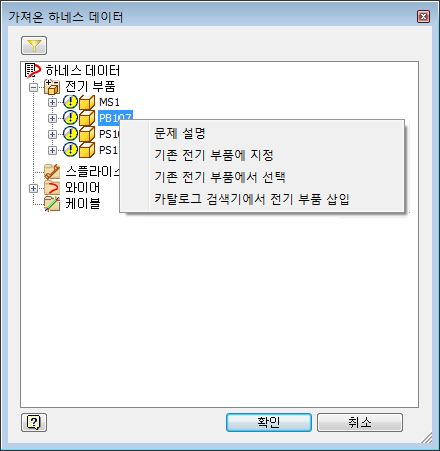

5. 전기 부품을 확장하고 가져온 하네스 데이터 대화상자에서 전기 부품을 선택합니다.
6. 마우스 오른쪽 버튼을 클릭하고 카탈로그 검색기에서 전기 부품 삽입을 선택합니다.

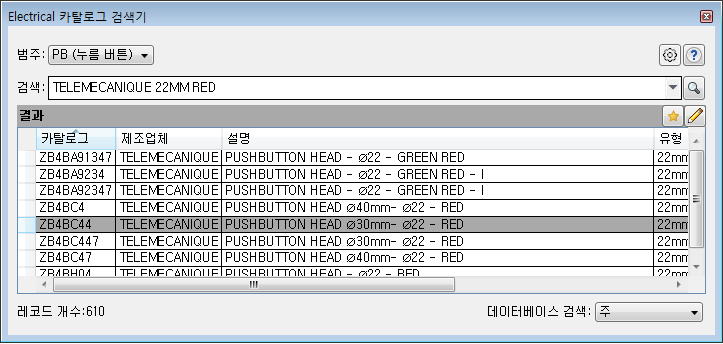

   부품에 지정된 카탈로그가 있으면 Electrical 카탈로그 검색기에 카탈로그 값이 미리 선택되어 있습니다.


7. 결과 패널에서 카탈로그 값을 클릭하면 작은 팔레트가 나타납니다. 부품 카탈로그 값에 연관된 부품이 있으면 팔레트에 표시됩니다.
8. 다음 중 하나를 수행합니다.
   • 작은 팔레트에서 부품을 클릭합니다.
   • 원하는 부품을 팔레트에서 사용할 수 없는 경우 디스크에서 해당 부품을 찾습니다.

   주: 결과 창에서 행을 두 번 클릭하여 기본값 또는 부품 카탈로그 값에 연관된 부품만 삽입할 수 있습니다.
9. 부품이 아직 카탈로그 값에 연관되어 있지 않은 경우 기호를 매핑할지 여부를 선택합니다.

10. 삽입점을 선택합니다.
11. 가져온 케이블 및 하네스 데이터에서 삽입하려는 각각의 구성요소에 반복합니다.

주: 부품을 케이블 및 하네스 환경에서 사용하려면 먼저 부품에 핀이 정의되어 있어야 합니다.

부품 삽입 및 케이블 및 하네스 전기 부품으로 지정

1. Electrical 카탈로그 검색기가 열려 있지 않으면 조립품 탭구성요소 패널배치 드롭다운Electrical 카탈로그 검색기를 클릭합니다.
2. 삽입하려는 부품 유형에 해당하는 범주를 선택합니다.
3. 검색 기준을 입력하고 을 클릭합니다.

4. Electrical 카탈로그 검색기에서 카탈로그 값을 클릭하면 작은 팔레트가 나타납니다. 부품 카탈로그 값에 연관된 부품이 있으면 팔레트에 표시됩니다.
5. 다음 중 하나를 수행합니다.
   • 작은 팔레트에서 부품을 클릭합니다.
   • 원하는 부품을 팔레트에서 사용할 수 없는 경우 디스크에서 해당 부품을 찾습니다.

   주: 결과 창에서 행을 두 번 클릭하여 기본값 또는 부품 카탈로그 값에 연관된 부품만 삽입할 수 있습니다.
6. 부품이 아직 카탈로그 값에 연관되어 있지 않은 경우 기호를 매핑할지 여부를 선택합니다.

7. 삽입점을 선택합니다.
8. 환경 탭시작 패널 케이블 및 하네스를 클릭합니다.
9. 케이블 및 하네스 탭관리 패널하네스 데이터 가져오기를 클릭합니다.
10. AutoCAD Electrical에서 내보낸 XML 파일을 찾습니다.
11. 가져온 하네스 데이터 대화상자에서 전기 부품을 선택합니다.
12. 마우스 오른쪽 버튼으로 클릭하고 기존 전기 부품에 지정을 선택합니다.

13. 이전에 삽입한 부품을 선택합니다.
    주: 부품을 케이블 및 하네스 환경에서 사용하려면 먼저 부품에 핀이 정의되어 있어야 합니다.
