Studio 개선 사항
IBL(이미지 기반 조명)에 대한 새로운 지원
이제 Inventor Studio의 모든 조명 스타일은 IBL과 연관되어 있습니다. IBL은 향상된 조명 소스를 제공합니다.
이제 모델링 환경의 이미지 기반 조명이 Inventor Studio에서 지원됩니다. 모델링 조명 환경에서 렌더링하려면 뷰 탭에서 사용 가능한 명령을 사용한 다음 Studio 이미지 렌더링 대화상자에서 현재 조명을 사용하거나 이미지 렌더링 대화상자에서 다른 조명 스타일로 변경합니다.
2016 IBL 조명 스타일의 새로운 기능
- IBL에서 연관 제공
- 배경 켜기/끄기
- 추가 조명 지원

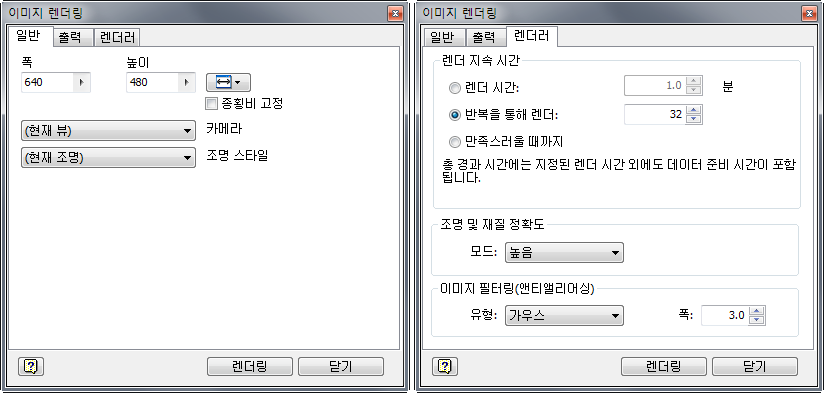

고급 렌더링 엔진 RapidRT에서 렌더링을 위한 새로운 구성 제공
- 지속 시간/반복/무제한 모드
- 조명 및 재질 정확도 모드
다음과 같이 사용되지 않는 옵션이 제거되었습니다.
- 전개도 스타일: 뷰 탭에서 지정한 고정 평면 및 그림자 효과가 이제 Inventor Studio에서 렌더링된 모형에 표시됩니다.
- Studio 일러스트 렌더링 설정이 뷰 탭
모양 패널 비주얼 스타일 드롭다운 메뉴로 이동했습니다. 새로운 기술적 일러스트 명령은 그래픽 창에서 사실적인 일러스트 효과를 만들어 냅니다.
최종 렌더링 결과에 고정 평면 및 그림자 효과 표시
이제 뷰 탭에서 지정된 고정 평면 및 그림자 효과 설정이 렌더링된 모형에 표시됩니다.
그래픽 개선 사항

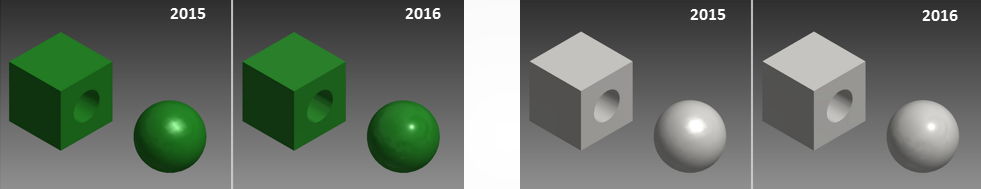

이제 향상된 음영처리 비주얼 스타일 화면표시 효과가 사실적인 비주얼 스타일과 더욱 일치하는 결과를 보여 줍니다. 음영처리된 뷰에 대한 시각적 효과가 향상되었습니다. 다음 두 개의 이미지는 2015와 2016에서 음영처리된 뷰를 사용한 결과를 비교합니다. 높은 렌더링 성능이 유지됩니다.
기술적 일러스트 비주얼 스타일
Studio 일러스트 렌더링 설정이 뷰 탭 모양 패널 비주얼 스타일 드롭다운 메뉴로 이동했습니다. 새로운 기술적 일러스트 명령은 그래픽 창에서 사실적인 일러스트 효과를 만들어 냅니다.

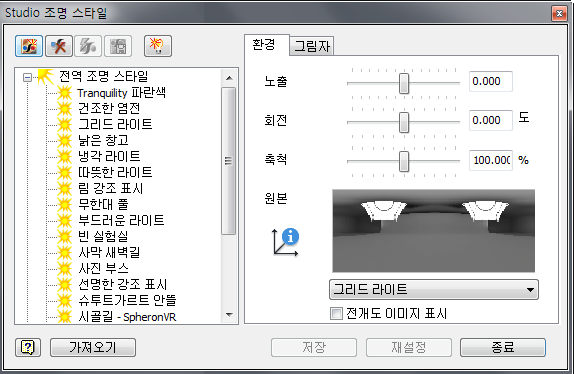

새 IBL 스타일
새로운 조명 스타일 11개가 뷰 탭 모양 패널 조명 스타일 메뉴에 추가되었습니다. 추가된 조명 스타일에는 어두운 하늘, 회색 룸, 무한대 풀, 사진 부스, Tranquility 파란색, 선명함 강조 표시, 림 강조 표시, 차가운 조명, 따뜻한 조명, 부드러운 조명 및 그리드 조명이 있습니다.
광선 추적에 대한 변경 사항
- 광선 추적 모드가 조명 및 재질 정확도를 나타내는 낮음, 기울기 및 높음으로 변경되었습니다.
- 진행 상태막대가 백분율 대신 품질 측정을 표시하도록 변경되었습니다.
- 이제 광선 추적 중 언제든지 이미지를 저장할 수 있습니다.
도면의 비주얼 개선 사항
도면 문서 설정 대화상자의 새 반사 환경 설정을 사용하여 도면(.idw) 파일에서 반사 효과를 적용하고 반사 맵을 지정할 수 있습니다.
