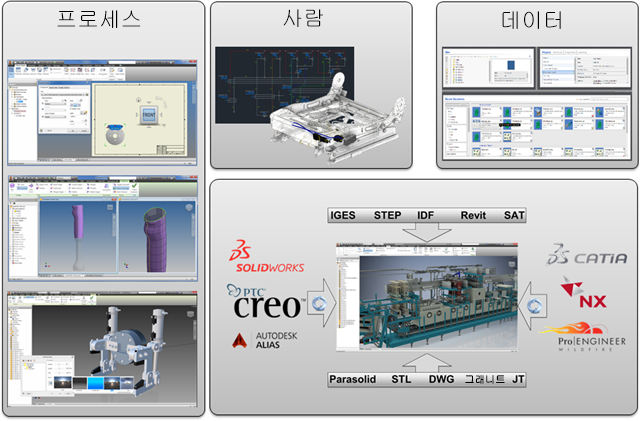

Inventor 2016에서는 일반적으로 3D 모델링과 연관된 경계를 관통하여 업무 수행과 관련된 사용자, 데이터, 사람 및 프로세스 간에 중요한 연결된 설계 환경을 제공합니다. 원활한 파라메트릭 직접 편집 및 자유형 설계 도구를 제공하는 것에서부터 Inventor 데이터를 비원시 CAD 형식에 연관적으로 연결하고 전기 및 기계 데이터를 단일 설계로 통합하는 것에 이르기까지Inventor 2016을 통해 완전히 새로운 방식으로 설계와 연결할 수 있습니다.
다중 CAD 환경에서 더욱 효율적으로 작업
다른 CAD 시스템에서 파일을 가져오기 위한 새로운 기술입니다.
- CATIA, SolidWorks, NX, Pro-E/Creo 및 Alias 파일에서 CAD 데이터의 연관 가져오기를 통해 선택한 파일에 대한 링크를 유지할 수 있습니다. 모형이 변경되면 Inventor에서 가져온 형상이 업데이트됩니다.
- 가져오기 선택 지원을 통해 중요한 형상을 읽기만 하여 가져오기 프로세스 시간을 단축할 수 있습니다. 새 선택 탭에서는 CATIA, SolidWorks, Pro-E/Creo, NX, Alias, STEP, IGES 또는 Rhino 파일을 가져올 때 가져올 객체를 지정하는 옵션을 제공합니다.
- 멀티 스레드 지원이 가능합니다. 이로 인해 Inventor에서는 Inventor가 실행 중인 가용 하드웨어를 더욱 효율적으로 사용할 수 있습니다. 따라서 다른 CAD 시스템의 파일 작업 시 향상된 성능을 경험할 수 있습니다.
- CATIA , SolidWorks, Pro-E/Creo, NX, Alias, STEP, IGES, Rhino, SAT, Parasolid 이진 파일 가져오기 옵션이 간소화되어 가져오기 옵션을 확실하게 선택할 수 있습니다.
연관 DWG
- 3D 모형 탭, 작성 패널에서 가져오기 명령을 사용하여 Inventor 부품 파일에 DWG 언더레이로 AutoCAD DWG 파일을 신속하게 삽입할 수 있습니다.
- 언더레이 형상에 조립품 관계를 추가할 수 있습니다.
- DWG 형상 투영 명령을 사용하여 DWG 형상, 폴리선, 열리거나 닫힌 루프 및 DWG 블록을 투영합니다. 그런 다음 투영된 스케치 요소를 사용하여 모델링 피쳐를 작성할 수 있습니다.
- AutoCAD에서 2D 형상이 변경되면 DWG 형상을 기반으로 하는 3D Inventor 모형이 업데이트됩니다.
AutoCAD Electrical 및 Inventor 상호 운용성
- Inventor와 AutoCAD Electrical 간의 새 전기기계 링크를 통해 2D와 3D 전기 설계 간에 원활하게 데이터를 교환합니다.
- AutoCAD Electrical과 Inventor 조립품(Inventor LT에서는 사용할 수 없음) 간에 링크를 작성하는 경우 프로젝트 파일이 연관성을 갖게 됩니다. 즉, 한 제품에서 설계 데이터가 변경되면 동기화를 통해 제품의 설계 데이터가 업데이트 됩니다.
- Inventor의 조립품 리본에 있는 새 전기기계 탭의 위치 뷰에는 AutoCAD Electrical 도면 및 Inventor 조립품(Inventor LT에서는 사용할 수 없음) 둘 다에 포함된 장치 및 와이어링이 표시됩니다.
쉐이프 작성
- 열린 곡면 또는 닫힌 쉐이프로 작업합니다.
- 쉐이프 미세 조정을 위해 기존 모형 면을 자유형 형상으로 변환합니다.
- 새로운 자유형 -> 두껍게 하기 명령은 솔리드, 간격띄우기 곡면 또는 쉘 벽을 작성합니다.
- 모서리를 용접 해체하여 분할하고 자유형 본체 세그먼트를 이동합니다.
- 면을 삭제합니다.
3D 인쇄 환경

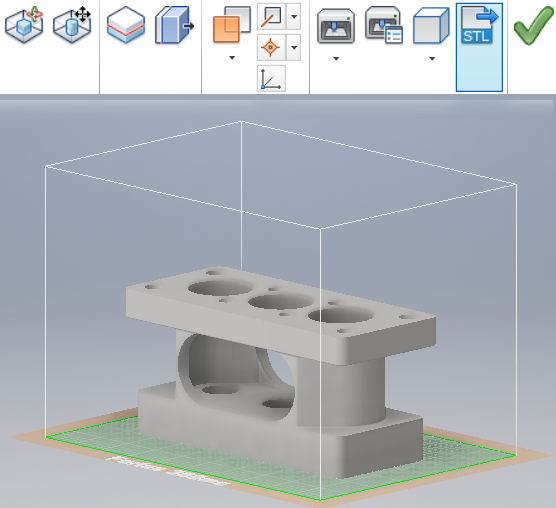

선택한 3D 프린터의 인쇄 공간 내에서 설계를 배치하고 설계의 방향을 지정할 수 있는 새로운 환경이 추가되었습니다. 또한 인쇄 환경에서는 부품을 업데이트할 수 있는데 그렇더라도 원본 문서에 영향을 주지 습니다. 마치면 결과를 Studio 또는 기타 인쇄 소프트웨어로 전송하여 부품 인쇄를 시작할 수 있습니다.
도면 환경
- 도면 뷰 작성이 간편해지며 캔버스 내부 도구가 사용됩니다.
- 글머리표 및 번호매기기, 삭제 표시줄이 그어진 텍스트, 고급 형식(모두 대문자, 제목 대/소문자, 소문자) 등의 새로운 옵션으로 텍스트 형식이 확장되었습니다.
- 표면 텍스처 및 형상 공차 기호가 최신 표준으로 업데이트됩니다.
- 많은 새 그래픽 기호를 사용할 수 있으며 다양한 유형의 도면 주석에 삽입할 수 있습니다.
- 품번기호 스타일에 사용자 품번기호 쉐이프가 사용될 수 있습니다.
- 새 단일 세그먼트 지시선 옵션을 사용하여 단일 지시선 세그먼트로 도면 주석을 작성할 수 있습니다.
- 도면 주석을 모서리에 수평 또는 수직으로 정렬할 수 있습니다.
- 형상 투영 명령을 사용하여 포함된 작업 피쳐가 있는 모형에 대한 뷰 스케치를 작성하고 해당 작업 피쳐를 선택할 수 있습니다.
- 새 외부 스케치 기호 라이브러리를 통해 스케치 기호 집합에 쉽게 액세스하고 이러한 집합을 공유할 수 있습니다. 이 라이브러리는 Inventor 도면 파일(기본적으로 프로젝트에 대한 설계 데이터 위치의 하위 폴더에 있음)입니다. 이 새로운 특징은 다음과 같은 새로운 기능을 제공합니다.
- 스케치 기호 라이브러리 대화상자의 검색 및 필터 기능
- 스케치를 배치하기 전에 대화상자 내의 미리보기 창에서 스케치를 미리봅니다.
- 스케치 기호를 배치할 때 검색기 확장 상태가 전체 세션에서 유지됩니다.
- 스케치 기호 라이브러리는 IDW 및 DWG 형식으로 작성할 수 있으므로 두 형식의 라이브러리 파일 내에 기호를 삽입할 수 있습니다.
- 스케치 기호를 사용자화된 라이브러리에 저장할 수 있습니다.
향상된 시작 및 학습 경험
- Inventor 홈 패널을 이동 및 크기 조절할 수 있습니다.
- 홈에서 일반 파일 작업에 신속하게 액세스할 수 있습니다.
- 최근 문서 리스트에서 파일을 제거할 수 있습니다.
- 최근 문서 리스트에 Vault 상태가 표시됩니다.
- 사용자 바로 가기를 작성하여 자주 사용하는 파일 및 위치에 신속하게 액세스할 수 있습니다.
- 도움말 컨텐츠가 편집되어 보다 정확한 검색 결과를 제공합니다.
- 항목 컨텐츠가 결합되어 클릭 횟수를 줄였습니다.
그래픽/시각화/Studio 개선 사항
중요한 몇 가지 개선 사항은 다음과 같습니다.
- 이제 Inventor Studio의 모든 조명 스타일은 IBL과 연관되어 있습니다. 조명 스타일에는 로컬 라이트는 하나도 없을 수 있지만 IBL은 하나 있어야 합니다.
IBL(이미지 기반 조명) 기반 조명 스타일은 풍부한 IBL 집합을 통해 Inventor Studio에서 더 나은 조명 소스를 제공합니다.
Studio 환경에서 모든 기존 로컬 라이트가 이제는 기본적으로 사용할 수 없도록 설정되어 있습니다. 더 나은 렌더링 결과를 얻으려면 IBL을 사용하는 것이 좋습니다. 필요한 경우 특정 로컬 라이트를 수동으로 켤 수 있습니다.
새로 작성된 모든 조명 스타일은 기본 IBL과 자동으로 연관됩니다. 연관된 IBL을 다른 IBL로 원하는 대로 변경할 수 있습니다.
- 음영처리 비주얼 스타일을 위해 향상된 시각적 효과로 인해 사실적 비주얼 스타일과의 일관성이 더욱 향상되었습니다.

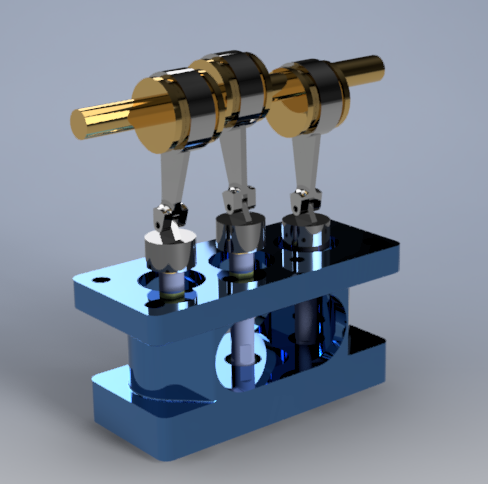

- Inventor Studio의 렌더링 엔진이 향상된 품질 렌더링을 위해 고급 구성을 갖춘 RapidRT로 변경되었습니다.
- Studio 일러스트 렌더링 설정이 뷰 탭
모양 패널 비주얼 스타일 드롭다운 메뉴로 이동했습니다. 새롭게 향상된 기술적 일러스트 명령은 그래픽 창에서 사실적인 일러스트 효과를 만들어 냅니다.
워크플로우의 향상된 기능
여러 가지 향상된 기능은 다음과 같습니다.
- 선택 프로세스의 작업을 취소하려면 Esc 키를 사용합니다.
- 대화상자의 생산성이 여러 모로 향상되었습니다.
- 작업 표시줄에 모든 창 타일 스타일이 추가되었습니다.
- 모든 응용프로그램의 창 모서리에 Inventor 검색기를 고정할 수 있습니다.
- 이제 객체 가시성 메뉴에서 모든 스케치 치수 숨기기를 사용할 수 있습니다.
- iLogic에 대한 외부 규칙 구성 가져오기/내보내기(Inventor LT에서는 사용할 수 없음).

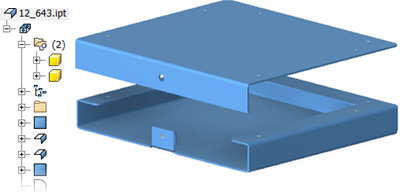

- 판금에 다중 본체 지원이 추가되었습니다.
- 0 절곡부 반지름에 대한 지원이 여러 명령에 추가되었습니다.
- 부품을 판금 부품으로 변환할 때 재질 두께가 탐지됩니다.
- 펀칭 도구에 중심 선택 개수가 표시됩니다.
부품 모양 및 본체, 피쳐 또는 면 색상 재지정을 파생 부품에 새 부품으로 푸시할 수 있습니다.
새 옵션인 원본 구성요소의 색상 재지정 사용이 파생 조립품(Inventor LT에서는 사용할 수 없음), 파생 부품, 부품 만들기 및 구성요소 만들기 대화상자에 추가되었습니다. 이 옵션을 선택하면 파생 부품에서 새 부품으로 부품 모양 및 본체, 피쳐 또는 면 색상 재지정이 푸시됩니다.
튜브 및 파이프 설정 개선 사항(Inventor LT에서는 사용할 수 없음)
이제 도면 환경 내에서 부속품의 파일 이름을 사용자화하고 부품 번호로 부품 리스트를 채울 수 있습니다. 이전에는 관 항목의 이름만 변경할 수 있었지만 지금은 부속품도 업데이트할 수 있습니다.
- 면 기울기에 분할선을 고정 또는 이동할 수 있는 강력한 새 옵션이 포함되었습니다.
- 직선보간 표면이 표면 처리 명령에 추가되었습니다.
- 대칭 및 패턴 명령이 다중 솔리드 본체 선택을 지원합니다.
- 이전에는 다중 본체 부품 파일에는 솔리드 본체의 비선형 패턴이 있을 수 없었습니다. 이제 솔리드 본체의 비선형 패턴을 작성할 수 있습니다.
- 검색기에서 스케치를 상위 피쳐 위로 끌어 공유할 수 있습니다.
- 이제 측정 명령을 사용하여 임의 세그먼트의 중간점에 대한 각도를 측정할 수 있습니다. 이 옵션은 노란색 점이 나타날 때까지 세그먼트의 중간점 위에 마우스를 올려 놓으면 나타납니다.
- 스케치가 작성된 작업 평면 또는 면을 식별할 수 있습니다.
- 선택한 모든 구속조건 표시 또는 숨기기 화면표시 설정은 스케치할 때와 편집 세션 전체에서 활성 상태로 유지됩니다.
- 이제 2D 스케치 내에서 원형 또는 호 형상 사이에 접선 치수를 작성할 수 있습니다.
- 시트에 배치된 첫 번째 도면 검토의 초기 뷰 축척 특성이 텍스트 형식 대화상자 내의 시트 특성 그룹에 추가됩니다.
- 스케치 치수 옵션이 객체 가시성 리스트에 추가되었습니다. 이 옵션을 선택하면 2D 또는 3D 스케치가 표시되고 모든 관련 스케치 치수가 숨겨집니다.
- 검색기에서 피쳐 위로 끌어 스케치 공유를 시각적으로 설정할 수 있습니다.
- 상황에 맞는 메뉴에 새 스냅점인 끝점, 가상 교차점, 사분점 및 2점의 중간점이 추가되었습니다.
- 이제 스케치하기 전에 뷰 또는 시트를 선택하도록 스케치 시작을 수정할 수 있습니다.
- 응력 해석에서 새 안전계수 계산 경고가 표시됩니다.
- 중간평면 옵션이 조립품 패턴 명령에 추가되었습니다. 중간평면 옵션을 선택하여 원래 구성요소의 양쪽 면에 분산되는 패턴을 작성합니다.
- 조립품 내에서 강조 표시된 구성요소에 사용할 수 있는 모든 피쳐를 대체했습니다.
- Design Doctor 내에서 여러 문제가 있는 구속조건을 선택하여 삭제할 수 있습니다.
도면
- 열려 있는 모든 모형에서 도면을 시작하고 기준 뷰에서 현재 모형 카메라 및 표현을 자동으로 적용할 수 있습니다.
- 기준 뷰 명령의 캔버스 내 도구는 기준 뷰와 투영된 뷰의 작성을 간소화합니다.
예를 들어 ViewCube를 사용하여 모형의 방향을 지정하고, 뷰 구석을 끌어 뷰 축척을 설정하고, 기준 뷰를 작성하는 동안 투영된 뷰를 조정할 수 있습니다.
- 직접 조작 도구를 사용하도록 미세조정 명령이 다시 설계되었습니다.
- 트레일 작성 및 편집을 보다 쉽게 수행할 수 있습니다.
- 구성요소 선택이 단순화되었습니다.
- 자동 분해 명령이 리본에 추가되어 향상되었습니다.
이러한 뛰어난 개선 기능 전체에 대한 자세한 내용을 읽어보십시오.
