AnnotationTutorial.dwg의 구획 도면층은 지형 공간 피쳐 클래스입니다. 실제 데이터는 Parcels.sdf라는 SDF 파일에 저장됩니다. 해당 지도는 이 파일에 연결되어 지도에 있는 구획에 대한 지오메트리 및 데이터를 표시합니다. 원하는 방식으로 구획의 스타일을 지정할 수 있습니다. 스타일을 지정하더라도 데이터 저장소 자체에는 영향을 주지 않습니다. 지정한 스타일은 데이터 저장소에 연결하는 데 필요한 정보와 함께 지도에 저장됩니다.
도면 객체의 주석과 달리 피쳐 클래스의 모든 피쳐에 레이블이 지정됩니다. 피쳐를 개별적으로 선택할 필요가 없습니다.
이 연습에서는 스타일 편집기를 사용하여 구획에 레이블을 추가합니다.
주:
이 연습에서는 학습 1: 주석 템플릿 사용에서 편집한 지도를 사용합니다.
스타일을 사용하여 피쳐에 레이블을 지정하려면
- 이전 학습에서 편집하여 저장한 지도를 엽니다.
다른 이름으로 저장을 사용하여 새 이름으로 지도를 저장했습니다.

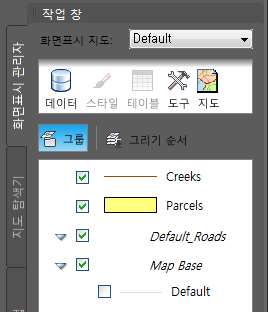

- 화면표시 관리자가 아직 나타나지 않은 경우 작업 창에서 화면표시 관리자로 전환합니다.
화면표시 관리자 탭에는 현재 지도의 도면층이 표시됩니다.
- 구획 도면층을 선택하고 스타일을 클릭합니다.
구획 도면층을 클릭한 다음 스타일을 클릭합니다.
- 스타일 편집기에서 윈도우의 아래쪽 반에 있는 피쳐 레이블 아래에서 셀을 클릭합니다.

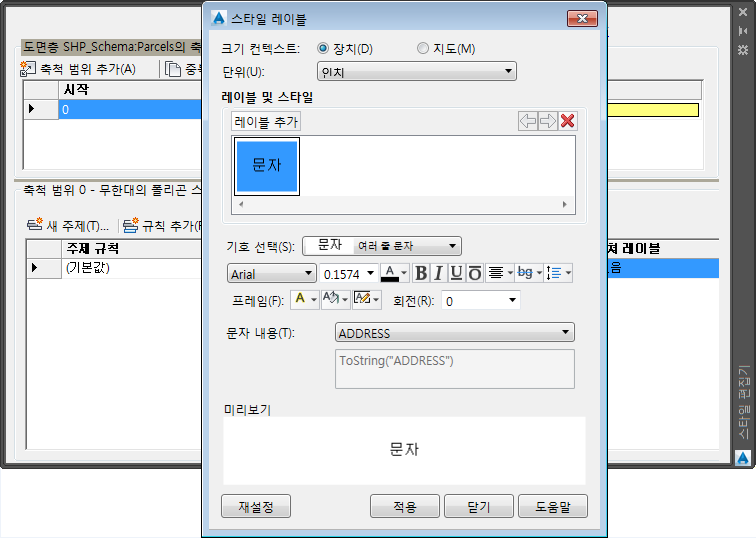

- 스타일 레이블 대화상자에서 다음을 수행합니다.
- 레이블 추가를 클릭합니다.
- 배경 색상에서 색상 없음을 선택합니다.
- 문자 내용에서 주소를 선택합니다.
- .
피쳐 레이블 아래에 있는 셀을 클릭합니다. 레이블에 표시할 특성과 몇 가지 스타일 지정 옵션을 설정합니다.
- 적용을 클릭한 다음 닫기를 클릭합니다.
- 스타일 편집기를 닫습니다.
레이블은 지도에서 구획에 도로 번호를 표시합니다.
튜토리얼을 계속 보려면 연습 2: 표현식을 사용하여 레이블 정련으로 이동합니다.
