레이블에는 도로 이름이 아니라 구획의 도로 번호가 표시됩니다. 표현식을 사용하여 두 개의 특성을 연결(결합)할 수 있습니다. 여기서는 주소(번지)와 도로 이름을 연결해 봅니다. ₩n 표현식을 사용하여 줄 바꿈을 추가하면 여러 줄 레이블을 생성할 수 있습니다.
주:
이 연습에서는 연습 1: 스타일을 사용하여 피쳐에 레이블 지정에서 편집한 지도를 사용합니다.
표현식을 사용하여 레이블을 정련하려면
- 구획 도면층을 선택하고 스타일을 클릭합니다.
구획 도면층을 클릭한 다음 스타일을 클릭합니다.
- 스타일 편집기에서 윈도우의 아래쪽 반에 있는 피쳐 레이블 아래에서 셀을 클릭합니다.

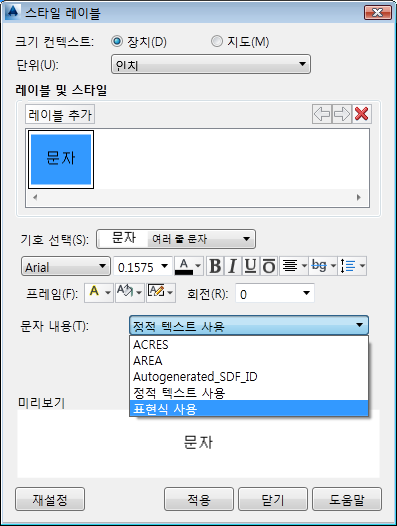

- 스타일 레이블 대화상자의 문자 내용에서 표현식 사용을 선택합니다.
문자 내용 리스트의 맨 아래까지 스크롤하여 표현식 사용 옵션을 표시합니다.
- 표현식 작성/수정 윈도우에서 현재 표현식을 삭제하여 윈도우를 비웁니다.
- 문자 함수
Concat를 클릭합니다. 표현식이 삽입됩니다. 두 개의 특성 자리 표시자가 있습니다.

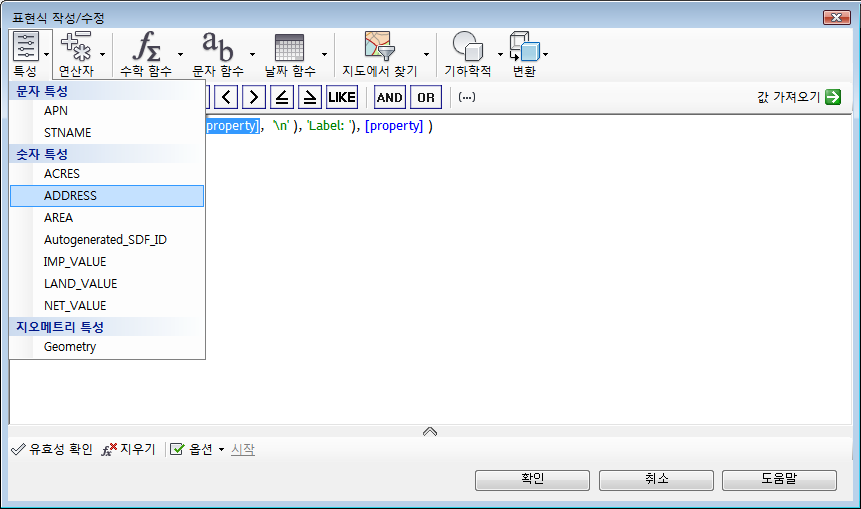

- 첫 번째 특성 항목을 대치하려면 해당 항목을 선택하고 표현식 작성/수정 윈도우의 맨 위에서 특성을 클릭합니다. 숫자 특성 ADDRESS를 선택합니다.
선택하는 특성이 표현식의 자리 표시자 특성을 대치합니다.
- ADDRESS 특성 다음에 있는 쉼표 뒤에 커서를 놓습니다.
- 새 선을 주소 숫자 다음으로 이동하려면 '\P',를 입력합니다.
\P 앞뒤에 작은따옴표를 붙이고 대문자 P를 입력했는지 확인하고 닫힌 따옴표 다음에 쉼표를 입력하여 항목을 표시된 대로 정확하게 입력합니다.
- 문자 특성 항목을 클릭하고 특성 입력을 선택합니다.
- 문자 특성 STNAME을 선택합니다.
- 꺾쇠괄호와 그 안에 있는 줄임표(세 개의 점)를 비롯하여 마지막 쉼표까지 삭제합니다.
- 대화상자 맨 아래에 있는 유효성 확인을 클릭하여 표현식이 유효한지 확인합니다.
- 표현식 작성/수정 대화상자에서 확인을 클릭합니다.
- 스타일 레이블 대화상자에서 적용 및 닫기를 클릭하고 스타일 편집기를 닫습니다.
- 도시 중앙에 있는 입체 교차로 주변의 영역을 줌 확대합니다.
