연습 2: 분류된 객체 편집

객체 클래스를 사용하면 신속하게 클래스의 모든 객체를 선택하고 특성을 변경할 수 있습니다. 이 작업을 통해 객체 클래스 정의 자체가 변경되지는 않으며 해당 객체 클래스 에 있는 객체의 특성만 변경됩니다.

주:

이 연습에서는 연습 1: 객체 클래스를 사용하여 객체 작성에서 작성한 지도를 사용합니다.

분류된 구획의 색상을 변경하려면

1. 이전에 작성한 ObjectClass.dwg 파일이 열려 있지 않으면 이를 엽니다. 열기도면을 클릭합니다.
2. 작업 창의 지도 탐색기 탭에서 구획 객체 클래스 이름을 마우스 오른쪽 버튼으로 클릭합니다.
3. 분류된 객체 선택을 클릭합니다.

   구획으로 분류된 모든 객체가 선택됩니다.

4. 선택한 구획 중 하나를 마우스 오른쪽 버튼으로 클릭하고 특성을 클릭합니다.

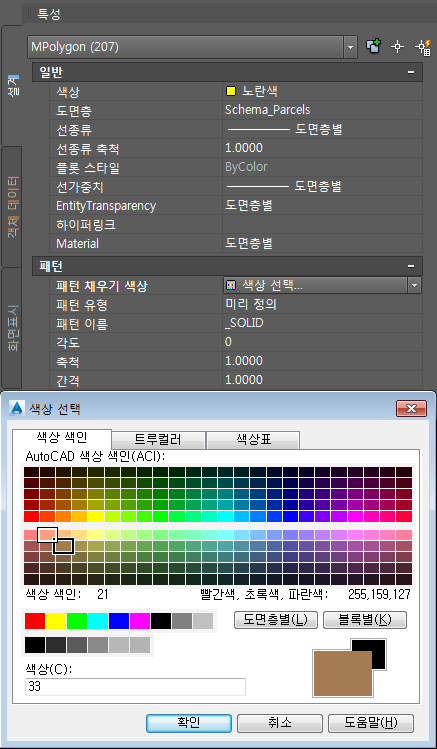

5. 특성 팔레트에서 설계 탭의 패턴 아래에 있는 패턴 채우기 색상 필드를 클릭하고 다른 색상을 선택합니다.


   특성 팔레트를 사용하여 구획 객체 클래스에 있는 모든 객체의 채우기 색상을 변경합니다.

6. 변경 사항을 저장 세트에 다시 저장할 것인지 묻는 메시지가 표시되면 예를 클릭하여 원본 파일의 구획 색상을 변경합니다. 해당 색상을 현재 지도에서만 변경하려면 아니오를 클릭합니다.
7. 지도를 저장합니다.

이번 연습 내용

객체 클래스 정의를 사용하여 객체를 작성하고 편집했습니다.

튜토리얼을 계속 보려면 학습 6: 분류된 도면의 메타데이터 생성으로 이동합니다.
