객체 분류는 도면에서 객체를 구성 및 선택하는 데 도움이 됩니다.
객체 분류를 사용하여 도면 내 객체가 나타내는 실제 피쳐(예: 도로 또는 맨홀)를 기준으로 객체를 구성할 수 있습니다. 객체 분류를 사용하여 객체를 작성하면 객체 분류를 기준으로 해당 객체에 할당된 특성과 값이 객체에 자동으로 지정됩니다. 또한 객체 클래스에서 모든 객체를 찾거나 선택할 수 있습니다.
객체 분류 설정
- 조직에서 사용할 표준 객체를 결정하는 작업부터 시작합니다. 예를 들어 조직에서 도로 지도를 제작하는 경우에는 주 도로 및 보조 도로 같은 표준 도로 객체 세트를 원할 수도 있습니다.
- 각 표준 객체 유형의 특성 및 데이터 세트를 결정합니다. 각 표준 객체 유형마다 해당 특성 및 데이터를 지정하는 객체 클래스를 정의합니다. 모든 객체 클래스 정의가 객체 클래스 정의 파일에 저장됩니다.
예를 들어 모든 주 도로에 대해 굵은 선가중치가 있는 폴리선을 사용하여 이를 주 도로 도면층에 표시하고, 속도 제한 및 차선 수의 값이 나열된 관련 객체 데이터를 포함하도록 설정할 수 있습니다. 마찬가지로, 보조 도로를 얇은 선가중치를 사용하여 보조 도로 도면층에 표시하고, 지표면 유형에 대한 정보를 포함하도록 설정할 수 있습니다.
- 객체 클래스 정의를 사용하여 표준 특성 및 데이터 세트가 할당된 객체를 작성합니다.
예를 들어 분류된 객체 작성 명령을 사용하여 주 도로를 만들 경우, 주 도로는 폴리선과 굵은 선가중치를 사용하여 주 도로 도면층에 작성되며 속도 제한 및 차선 수의 값이 나열된 객체 데이터를 포함하게 됩니다. 보조 도로를 작성하는 경우 보조 도로는 얇은 선가중치를 사용하여 보조 도로 도면층 위에 놓여지며 지표면 유형과 차선 수에 다른 값이 지정됩니다.
객체 분류를 사용하여 작성된 객체를 선택하면 해당 객체 클래스와 연관된 특성이 특성 팔레트의 객체 클래스 탭에 표시됩니다. 예를 들어, 도로를 선택하면 특성 팔레트에 도면층, 선가중치, 지표면 유형 및 차선 수가 표시됩니다. 창에 새 값을 입력하여 특성을 편집합니다.

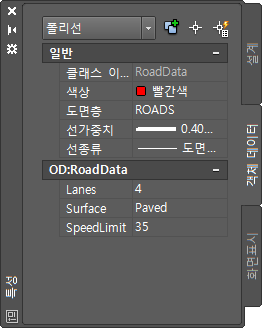

도면에서 도로를 선택하면 객체 클래스 탭에 도로 객체 클래스와 연관된 모든 특성이 표시됩니다. 상자를 클릭하고 리스트에서 항목을 선택하여 값을 편집합니다.
