변형 결과 검토

이 작업에서는 변형 표시기 결과를 분석하여 변형의 상대적인 크기를 확인합니다.

1. 보기 탭 > 가시성 패널 > 객체 가시성을 클릭하십시오.

2. 캐비티를 제외한 모든 객체의 선택을 취소하십시오.

3. 회전이 약 180 45 90이고 ViewCube가 그림과 같이 표시되도록 모델을 회전하십시오.



4. 스터디 작업 분할창에서 변형 표시기, 모든 영향을 클릭하십시오.

5. (결과 탭 > 결과 패널 > 플롯 속성)을 클릭하십시오.

6. 변형 탭을 선택하고 배율을 5로 설정한 후 확인을 클릭하십시오. 이 설정은 변형이 더 잘 보이도록 5배 확대합니다.

   그러면 제품에 대한 변형의 상대적인 크기(형상의 평면 변경을 벗어난 정도)가 결과에 표시됩니다. 녹색 영역은 공칭 최대 변형의 80% 미만이고 빨간색 영역은 120% 이상입니다. 공칭 최대 변형의 기본값은 제품 평균 벽 두께의 1/2입니다. 이 결과는 결과 범례에 표시되며 변형 구속조건 (결과 탭 > 결과 패널 > 변형 구속조건)에도 나열됩니다.



7. 회전, 이동 및 확대/축소하여 변형을 검사하십시오.

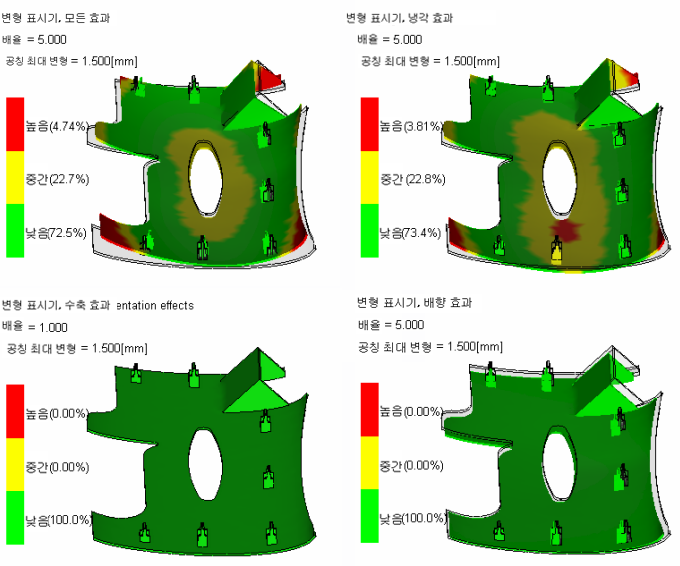

8. 화면을 분할하고 다른 변형 표시기를 표시하십시오.

   이러한 변형 표시기를 모든 영향 플롯과 비교하십시오. 모든 영향 플롯과 가장 유사한 플롯이 변형에 가장 큰 영향을 미친 플롯입니다. 이 예에서는 냉각 효과가 모든 영향 플롯과 가장 유사합니다.
