입력 공정 변수

이 작업에서는 입력 공정 설정을 사용하여 해석을 실행합니다.

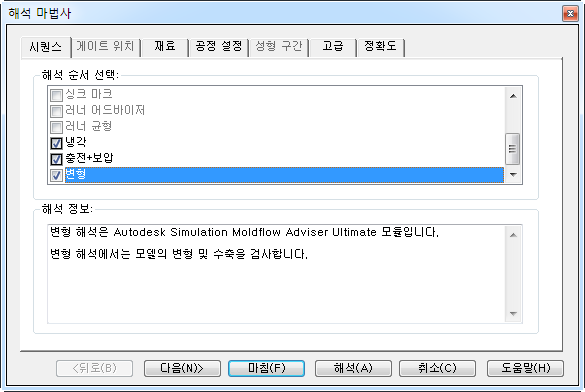

1. (홈 탭 > 성형 공정 설정 패널 > 해석 마법사)을 클릭하십시오.

2. 충전 선택을 취소하십시오.

3. 냉각을 선택하십시오.

4. 충전+보압을 선택하십시오.

5. 변형을 선택하십시오.

6. 다음을 클릭하십시오.

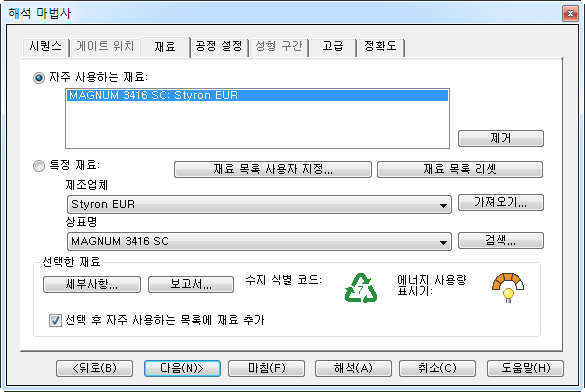

7. 재료가 Styron EUR, Magnum 3416 SC인지 확인하고 다음을 클릭하십시오.

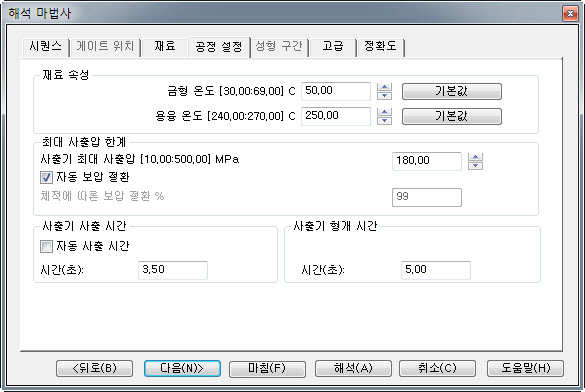

8. 다음을 클릭하여 공정 설정 탭을 여십시오.

9. 금형 온도가 50°C인지 확인하십시오.

10. 용융 온도가 250°C인지 확인하십시오.

11. 사출 시간이 3.5초인지 확인하십시오.

12. 형개 시간이 5초인지 확인하고 다음을 클릭하십시오.

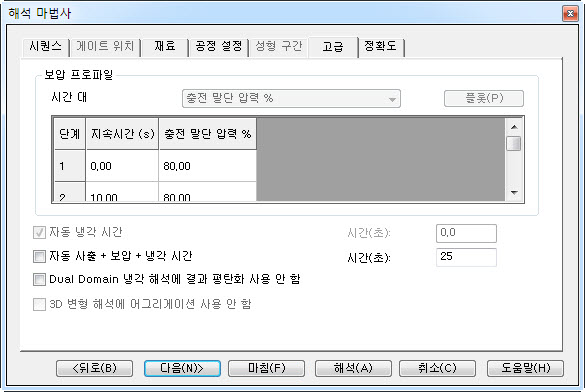

13. 다음을 클릭하여 고급 탭을 여십시오.

14. 보압 프로파일 제어가 충전 말단 압력 %인지 확인하십시오.

15. 프로파일이 0~80, 10~80인지 확인하십시오.

16. 사출 + 보압 + 냉각 시간으로 25초를 입력하십시오.



17. 해석을 클릭하십시오.
