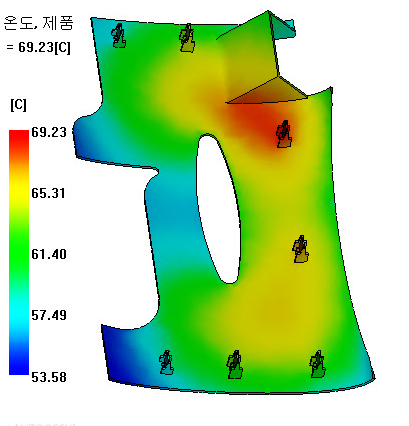

이 작업에서는 온도, 제품 결과를 분석합니다. 이러한 결과는 전체 금형 사이클에서 제품 면의 평균 온도를 나타냅니다.
-
온도, 제품 결과를 클릭하십시오.
이 예에서는 목표 온도가 50°C이고, 최대 온도와 최소 온도의 편차는 20°C입니다. 따라서 온도 편차가 양호한 수준입니다. 그러나 제품의 가장 낮은 온도가 냉각수 온도를 나타내는 목표치보다 높습니다(이 예의 25°C는 지나치게 높은 온도임).
이 결과는 금형 면 또는 플라스틱/금속 인터페이스의 사이클 평균 제품 온도를 나타냅니다. 여기에서 사용된 ABS와 같은 비결정성 재료의 온도 편차는 권장 금형 표면 온도에서 ± 10°C인 경우가 가장 좋습니다. 온도 변동은 20°C 온도 범위 내에 있지만 원하는 금형 표면 온도를 결정해야 합니다.
- 스터디 작업 분할창에서 재료를 마우스 오른쪽 버튼으로 클릭하고 목록에서 세부사항을 선택하십시오.
- 열가소성 수지 재료 대화상자에서 권장 성형을 선택하십시오.
권장되는 금형 표면 온도는 50°C입니다.
제품의 가장 낮은 온도가 목표 온도보다 더 높으므로 냉각수 온도 25°C가 너무 높음을 나타냅니다.
