가스 사출 프로파일은 가스 사출 성형에서 사용되어 가스의 속도를 제어하고, 이에 따라 고분자 유동 선단의 속도를 제어합니다.
충전 프로파일은 고분자 사출을 제어하는 데 사용됩니다. 고분자 사출 종료와 가스 사출 시작 사이의 지연으로 금형의 재료가 약간 냉각되는 시간을 허용하는 경우가 종종 있습니다. 가스는 사출되어 충전 단계를 완료하고 보압 단계 중 압력을 유지합니다.
가스가 고분자를 변위시키면 가스 선단과 고분자 유동 선단 사이의 고분자가 줄어듭니다. 따라서 고분자가 금형을 통해 충전을 완료하는 데 필요한 가스 압력이 시간에 따라 줄어듭니다. 아래 이미지는 가스 선단과 고분자 유동 선단 사이의 거리가 시간에 따라 어떻게 줄어드는지를 보여 줍니다.
- 표면 결함
- 일치하지 않는 벽 두께
- 벽으로 가스 핑거링
- 구조적 결함
- 플래싱
고분자 사출압보다 작은 압력을 사용하여 짧은 지연 후 시작하도록 가스 사출 프로파일을 지정할 수 있습니다. 그런 다음 나머지 충전 및 보압 단계에 대해 가스 압력을 줄입니다.

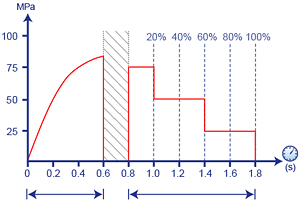

다음 그래프 및 표에서는 가스 사출이 가스 체적 컨트롤러에서 지정되는 상대 가스 프로파일을 보여줍니다. 그래프는 충전 프로파일에서 가스 사출 프로파일로의 변경을 보여줍니다. 고분자 사출 종료와 가스 사출 시작 사이에 0.2초의 지연이 있습니다. 가스 사출의 백분율 기간은 그래프 위에 표시되어 있습니다.
(0–0.6초) 고분자 사출 프로파일, (0.8–1.8초) 가스 체적 제어별 가스 사출 프로파일
다음 표의 상대 가스 사출 프로파일은 위 그래프에서 0.8초에 시작하여 1.8초에 끝나는 것으로 표시되어 있습니다.
| 가스 사출 시간(%) | 가스 체적(%) |
|---|---|
| 0 | 75 |
| 20 | 75 |
| 20 | 50 |
| 60 | 50 |
| 60 | 25 |
| 100 | 25 |
| 100 | 0 |
