이상적으로 가스관의 배치 및 범위는 제품 지오메트리를 적절히 수정하여 제어해야 합니다.
이 방법으로 충분히 제어할 수 없는 경우 오버플로우 웰을 사용하여 가스 침투를 늘리거나 가스를 제품의 특정 영역에 직접 침투시킬 수 있습니다.
오버플로우 웰은 가스가 고분자를 변위시켜 제품에 더 침투되도록 할 수 있는 보조 캐비티입니다. 오버플로우 웰은 가스가 우선적으로 따라서 이동하는 최소 저항 경로를 제공합니다. 가스 유동을 추가로 제어하려면 특정 시간에 밸브 게이트를 사용하여 오버플로우 웰을 열고 닫을 수 있습니다.
- 삼각형 쉘 요소(미드플레인 메쉬만 해당)
- 빔 요소(미드플레인 및 3D 메쉬)
- 4면체 요소(3D 메쉬만 해당)

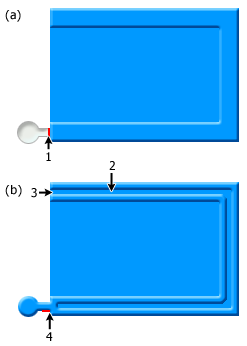

다음 그림에는 일반적으로 가스 사출에 적용된 오버플로우 웰을 보여줍니다. 아래 a)에 표시된 대로 플라스틱이 나머지 캐비티를 충전하는 사출 단계 중에는 오버플로우 웰에 대한 통로가 일반적으로 닫혀 있습니다. 고분자 사출 종료 시 얇은 섹션 위의 고분자가 고화될 수 있는 선택적 지연 시간이 있습니다. 가스 사출이 트리거되기 직전에는 아래 b)에 표시된 대로 오버플로우 웰에 대한 통로가 열려 들어오는 가스에 의해 변위되는 수지를 수용할 수 있는 추가 체적을 만듭니다. 제품이 금형에서 취출된 후 바람직하지 않으면 오버플로우를 트림할 수 있습니다.
범례:
.1) 고분자 사출 중 밸브 닫힘 제어. 2) 가스 침투. 3) 가스 입구. 4) 가스 사출 중 밸브 열림 제어.
오버플로우 웰은 정의된 체적을 사용하여 모델링해야 합니다. 미드플레인 모델의 경우만 오버플로우 웰의 끝 절점에서 벤팅 위치를 설정하여 무한 체적의 오버플로우 웰을 시뮬레이션할 수 있습니다.
