압축 면

압축 유형 성형 공정 시뮬레이션에서는 모델의 표면에 "압축 면" 속성 유형을 지정하여 소프트웨어에서 압축이 발생할 위치를 식별할 수 있도록 해야 합니다.

미드플레인 모델

미드플레인 해석의 경우 모델의 요소를 선택하고 "압축 면" 속성 유형을 지정합니다. 그러면 이러한 요소와 연관된 절점이 프레스 플레이트와 함께 이동하는 것으로 간주됩니다.

3D 해석의 경우 모델 면을 선택하고 "압축 요소(3D)" 속성 유형을 지정합니다. 수동으로 작업하지 않는 한 소프트웨어에서 해석 설정에 따라 고정 및 이동 측면을 자동으로 지정합니다.

주: 압축 면 속성 유형은 면 요소에만 적용됩니다.

요소 속성의 자동 지정

대부분의 경우 자동 지정 기능은 성형 공정의 정확한 시뮬레이션을 제공합니다. 압축 방향은 +Z 또는 -Z 방향을 설정할 수 있으며, 기본 방향은 -Z입니다.

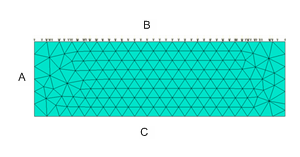

모델 면의 자동 지정

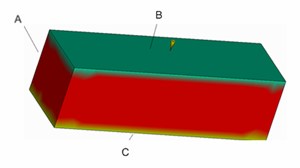

압축 면 속성 결과

A = 측면, B = 압축 면, C = 고정 면

면 속성의 수동 지정

경우에 따라 특히 복잡한 지오메트리, 불량한 메쉬 품질 또는 특수 전용 공정에서는 지정을 정교화해야 합니다. 이러한 경우 위 그림에 표시된 세 가지 압축 면 유형을 수동으로 지정할 수 있습니다.

다음과 같은 4가지 압축 면 속성 옵션이 있습니다.

자동: 코드에 의해 결정됩니다. 기본 설정입니다.
압축(이동) 면: 압축(이동) 면은 캐비티의 프레스 면으로 간주되며 정확히 프레스 이동을 따릅니다.
고정 면: 고정 면은 캐비티의 고정된 측면으로 간주됩니다. 압축 중에는 이동이 수행되지 않습니다.
측면: 측면은 위 그림의 A로 표시됩니다. 압축 방향에 대한 법선 방향에서는 이 압축 면 속성을 갖는 절점의 이동이 없지만 압축 방향에는 이동이 있을 수 있습니다.
주: 측면이 압축 방향에 대한 각도에 있으면 측면 지오메트리가 변경될 수 있습니다.
