압축 유형 성형 공정을 실행하려면 모델의 면에 "압축 면" 속성 유형을 지정해야 합니다.
주: 대부분의 경우 압축 면의 자동 지정이 작동하며 이 옵션을 먼저 시도하는 것이 좋습니다.
압축 면의 수동 지정
자동 옵션이 압축 면을 제대로 지정하지 않는 경우 면 지정을 직접 시도할 수 있습니다. 소프트웨어에서 면 절점의 속성을 기반으로 다양한 모델 면의 속성을 결정합니다. 절점은 선택 항목의 내부에 있거나 경계에 있습니다.
압축 면 속성에 대해 정의된 면 절점의 유형
여기서 A = 내부 절점, B-G = 경계 절점, 빨간색 요소 = 압축(이동) 면, 베이지색 요소 = 고정 면입니다.
- 내부 절점
- 위 그림의 A처럼 내부 절점은 선택한 요소로 완전히 둘러싸여 있는 절점입니다. 이 절점에는 주위 요소와 동일한 속성(이 경우 '이동')이 지정됩니다.
- 경계 절점
- 위 그림의 B-G처럼 경계 절점은 선택한 요소의 경계에 있습니다. 이 절점은 다른 압축 면 속성을 가진 요소로 둘러싸여 있을 수 있습니다. 위 그림에서 절점 B는 압축(이동) 면 요소와 고정 면 요소로 둘러싸여 있습니다.
지정 예
위의 예에는 압축(이동) 면 속성을 지정하려는 6개의 선택 요소와 여기에 연결된 7개의 절점이 있습니다. 또한 '고정 면' 속성을 베이지 요소에 지정하려고 합니다.

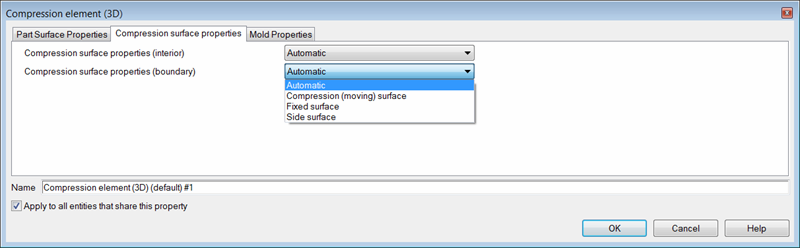

- 특별히 압축 요소(3D) 대화상자에서 내부 절점만 정의하는 경우
- 이동 면 선택 및 고정 면 선택을 반영하도록 내부 설정을 변경하기만 하면 두 선택 요소 사이의 경계에 있는 절점 B-G는 소프트웨어에서 자동으로 지정합니다.
- 특별히 압축 요소(3D) 대화상자에서 내부 및 경계 절점을 모두 정의하는 경우
-
위에서 빨간색 요소를 선택하고 내부 및 경계 절점에 모두 압축(이동) 면 속성을 지정하면 절점 A-G가 모두 해당 속성을 가지게 됩니다.
위에서 모든 베이지 요소를 선택하고 내부 및 경계 절점에 모두 고정 면 속성을 지정하면 모든 베이지 절점 및 절점 B-G에 고정 면 속성이 지정됩니다.
이제 해당 경계 절점을 지정할 때 충돌이 있기 때문에 소프트웨어에서 우선순위 목록을 다음 순서로 지정합니다.
