스터디 로그

해석이 수행될 때마다 스터디 로그가 생성되며 해석의 다른 면을 설명하는 여러 로그로 구성됩니다. 스터디 로그는 사용된 입력, 발생된 경로 또는 오류에 대해 보고하며 충전 및 보압 단계 종료 시 생성된 결과에 대한 요약을 제공합니다.

스터디 로그 창에 있는 다양한 로그 탭은 실행하려고 선택한 해석 순서에 따라 다릅니다.

주: 상세 해석 로그는 기본적으로 Autodesk Moldflow Insight에서 내보낸 결과 파일에 포함됩니다.

팁: 텍스트 파일에 정보를 저장하려면 관련 로그 탭을 마우스 오른쪽 버튼으로 클릭하고 다른 이름으로 저장을 선택하십시오.

해석 로그

헤더

이 섹션에는 응용프로그램의 저작권 세부사항이 포함됩니다. 또한 순서 내에서 수행된 모든 해석, 날짜 및 시간 스탬프, 초기 단계에서 발생한 경고 또는 오류가 나열됩니다.

해석 입력 요약

해석에 지정된 모든 입력이 이 섹션에 나열됩니다. 이 섹션을 사용하여 모든 입력이 올바른지 확인하십시오. 다음 정보를 설명합니다.

• 솔버 변수
• 재료 데이터
• 공정 설정
• 모델 세부사항
• 냉각(FEM) 해석의 냉각수 데이터
• 냉각(FEM) 해석의 냉각 공정 설정

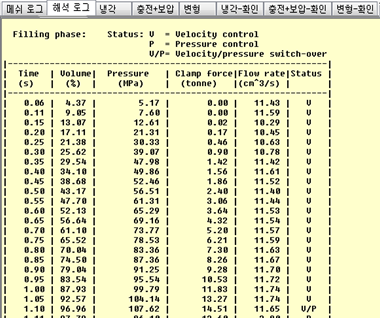

해석 진행 과정 테이블

이 섹션에는 해석 진행 과정 테이블이 포함되어 있어 해석의 각 시간 단계에 대한 테이블 형식 결과를 제공합니다. 충전 단계 중에는 해석 시간에 대한 충전된 캐비티 체적, 캐비티 내 압력, 형체력 및 유량의 관계를 확인할 수 있습니다. 보압 단계 중에는 시간에 따라 보압된 캐비티의 비율이 보고됩니다.

주: 사출 압축 해석의 경우 %체적 값은 금형이 닫힐 때의 최종 캐비티 두께를 기반으로 합니다. 따라서 %체적 값은 프레스 압축이 시작되기 전에 100%를 초과할 수 있습니다.

결과 요약

해석 로그의 이 섹션에는 선택한 해석 순서에 따라 다양한 결과가 보고됩니다. 보고되는 결과의 예로는 필요한 형체력 및 권장 램 다단 속도, 벌크 온도, 벽 전단 응력, 고화층 분율, 전단율, 캐비티 온도 결과 및 체적 수축 결과가 있습니다.

기타 로그

해석 로그 외에 다음과 같이 해석하는 동안 만들어지는 기타 로그가 있습니다.

• 메쉬 로그
• 해석 순서(예: 충전, 충전+보압, 변형) 로그
• 사출기 설정 로그
• 해석 순서 확인 로그
