모델을 닫기 전에 결과를 가져왔더라도 Autodesk Nastran In-CAD는 모델이 열릴 때 결과를 자동으로 로드하지 않습니다.
결과를 다시 로드하려면 리본의 결과 패널 아래에 있는 로드 버튼을 클릭하거나 트리의 맨 위에 있는 해석을 마우스 오른쪽 버튼으로 클릭하고 결과 로드를 선택합니다.
Autodesk Nastran In-CAD에 결과 파일(*.FNO)을 찾고 선택하라는 메시지가 표시됩니다.

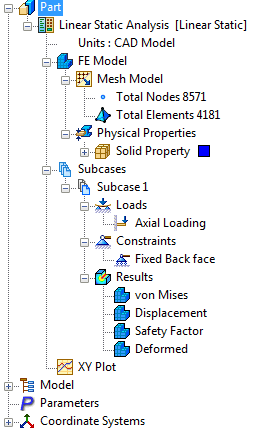

그런 다음 결과가 다음 그림과 같이 해당 하위 사례로 로드됩니다.
결과 파일이 로드되면 비정상적인 윤곽선 플롯이 생성될 수 있습니다.
Autodesk Nastran 모델 트리의 빈 공간을 마우스 오른쪽 버튼으로 클릭한 다음 결과 로드를 클릭하는 방법으로도 이 명령을 수행할 수 있습니다.
