편집

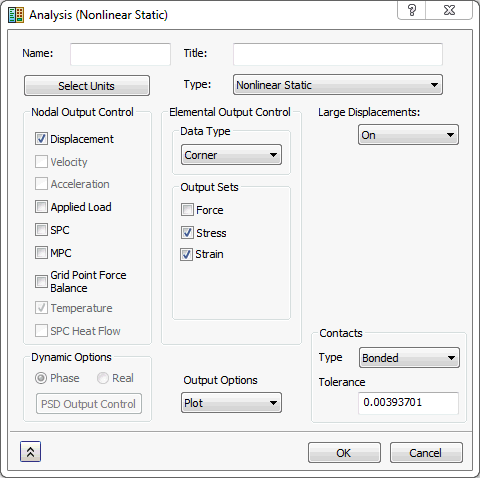

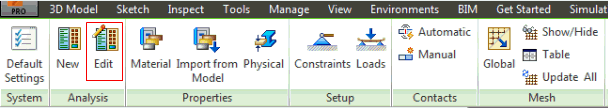

리본의 해석 패널 아래에 있는 편집 버튼을 클릭하거나 트리의 맨 위에 있는 해석을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택하여 아래 창을 엽니다.

그러면 위에 나와 있는 기능(이름, 제목, 단위, 해석 유형, 노드 및 요소 출력 제어, 큰 변위, 동적 옵션, 출력 옵션 및 접촉)을 편집할 수 있습니다.

단위 선택: 해석 대화상자 내에서 단위 시스템을 정의하는 옵션을 제공합니다.

• 단위 시스템:
  • CAD 모델: CAD 환경의 문서 설정에 정의된 기본 단위 시스템입니다.
  • SI: MKS 시스템(미터, 킬로그램, 초, 뉴턴, Kelvin 및 도)입니다.
  • 수정된 SI: 수정된 MKS 시스템(밀리미터, 톤, 초, 뉴턴, Kelvin 및 도)입니다.
  • 영국식: 영국/IPS 단위 시스템(인치, 인치당 파운드 초 평방, 초, 파운드, 화씨 및 도)입니다.
  • CGS: 표준 단위를 센티미터, 그램, 초, 다인, 섭씨 및 도로 설정하는 데 사용되는 시스템입니다.

노드 출력 제어: 모든 노드 결과(변위, 적용된 하중, SPC, MPC, 그리드 점 힘 균형)를 요청할 수 있습니다. 열 해석의 경우 온도 및 SPC 열 흐름을 요청할 수 있습니다. 반면 동적 해석의 경우 속도 및 가속도를 요청할 수 있습니다.

요소 출력 제어: 힘, 응력 및 변형을 동시에 요청할 수 있습니다. 열 해석의 경우 열 플럭스를 요청할 수 있습니다.

큰 변위: 설정 및 해제를 전환할 수 있습니다. 이 옵션은 모든 비선형 해석(비선형 정적, 비선형 버클링, 비선형 과도 응답 및 AIA(자동 충격 해석))에서 사용됩니다.

• 설정: 큰 변위, 종동륜 효과, 차등 강성이 포함됩니다.
• 해제: 큰 변위, 종동륜 효과, 차등 강성이 포함되지 않습니다.

데이터: 선형 및 비선형 버클링 해석의 고유 값 데이터가 포함되어 있습니다.

동적 옵션: 단계 및 실제 라디오 버튼이 포함되어 있습니다. 이 버튼은 해석 유형이 주파수 및 랜덤 응답으로 설정된 경우에만 나타납니다. 또한 해석 유형이 랜덤 응답으로 설정된 경우 표시되는 PSD 출력 제어 버튼이 포함됩니다.

출력 옵션: 플롯, 인쇄, 펀치, 펀치 및 플롯을 정의할 수 있습니다.

• 플롯: 결과 중립 파일 시스템에만 결과를 출력합니다.
• 인쇄: 모델 결과 출력 파일과 결과 중립 파일 시스템 모두에 결과를 출력합니다.
• 펀치: 모델 결과 펀치 파일에 결과를 추가로 출력합니다.
• 펀치 및 플롯: 펀치 동작과 플롯 동작이 모두 포함됩니다.

접점: 자동 접촉 생성에 대한 기본 설정을 지정할 수 있습니다.

• 유형: CAD 모델을 사용하여 자동 접촉을 정의하는 데 분리, 접착됨, 슬라이딩/분리 없음, 분리/슬라이딩 없음 및 오프셋 접착 옵션을 사용할 수 있습니다.
• 공차: 공차 내에 있는 면을 사용하여 자동 접촉을 생성할 수 있습니다.
