충격 마법사를 통해 낙하 테스트 및 발사체 충격에 대한 연구를 쉽게 할 수 있습니다. 입력 항목은 간단히 이동 방향, 초기 속도 및 가속도로 구성되어 있습니다. 접촉 상태에서 임팩터와 대상의 유효 방향 고유 진동수가 내부적으로 계산됩니다. 그런 다음 이 응답을 기반으로 임계 시간 단계 계산이 자동 수행되어 정확한 초기 시간 증분 및 해석 기간을 제공합니다. 최고 응답 크기를 계산하고 접촉 이벤트 중 에너지 균형을 유지하려면 정확한 시간 단계 예측이 필수적입니다. 선택적인 사용자 정의 시간 증분 및 기간을 지정할 수 있습니다.

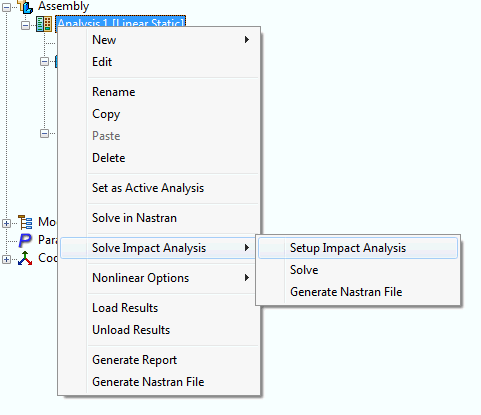

트리로 이동하여 해석을 마우스 오른쪽 버튼으로 클릭한 다음 충격 해석 해석-충격 해석 설정을 선택합니다. 다음과 같은 충격 해석 설정이 나타납니다.
- 발사체 본체: 임팩터와 대상을 구분하기 위해 임팩터 본체를 클릭합니다.
- 발사체 변환 벡터: 임팩터의 이동 방향을 정의하는 스케치 선을 선택해야 합니다. 임팩터에 대한 스케치 선의 기하학적 점은 노드에 위치해야 합니다. 메쉬 컨트롤을 사용하면 노드를 특정 점/정점/모서리에 배치할 수 있습니다. 대상에 대한 스케치 선의 기하학적 점을 충격 위치에 배치합니다.
- 초기 속도: 임팩터의 초기 속도를 정의합니다. 솔버는 초기 속도, 가속도 및 초기 이격 거리(또는 낙하 높이)를 사용하여 초기 충격 시의 발사체 속도를 계산합니다. 초기 속도나 가속도 또는 둘 다 지정해야 합니다.
- 가속도: 임팩터의 가속도를 정의합니다. 솔버는 초기 속도, 가속도 및 초기 이격 거리(또는 낙하 높이)를 사용하여 초기 충격 시의 발사체 속도를 계산합니다. 초기 속도나 가속도 또는 둘 다 지정해야 합니다.
-

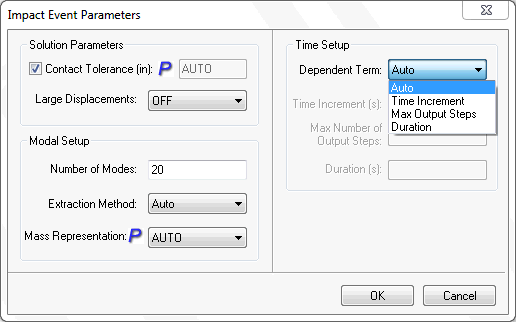

고급 설정:
- 접촉 공차: 표면 접촉 자동 생성에 사용되는 접촉 공차를 지정합니다. 설정된 값은 최대 법선 활성화 거리를 정의합니다. 권장 값은 접촉으로 인식하려는 가장 큰 간격보다 약 10% 큰 거리입니다. 기본 자동 설정은 모형 참조 치수에 1.0E-04를 곱한 값을 기준으로 합니다. 접촉 시 곡률 수준이 높은 모형의 경우 접촉 공차를 명시적으로 정의하는 것이 좋습니다.
- 큰 변위: 큰 변위, 종동력 효과, 차등 강성입니다. 기본적으로 설정되어 있습니다.
- 모드 수: 정확한 시간 증분 및 해석 기간을 제공하기 위해 계산된 고유 진동수입니다. 기본값은 30입니다.
- 추출 방법: Lanczos 또는 부분 공간 고유 솔버 중 하나를 선택하여 고유 진동수를 해석할 수 있습니다. 프로그램에서 RAM 지침 설정(매개변수-메모리 관리 지침) 및 모형 크기를 기반으로 최적의 방법을 선택합니다.
- 질량 표시: 설정을 선택하면 결합된 질량 용량을 사용하여 요소에 대해 결합된 질량 매트릭스 생성을 요청합니다. 해제를 선택하면 대각선 질량 매트릭스 생성을 요청합니다. 자동 설정은 강체 요소가 모형에서 지정될 때 결합된 질량 형성을 사용합니다.
- 종속 조건: 3개의 입력 매개변수 중 2개를 설정하여 유연하게 시간 설정을 정의할 수 있습니다.
- 자동: 자동은 시간 설정 옵션을 비활성화하고 솔버가 초기 속도/가속도 및 발사체 벡터에 따라 시간 단계를 거리로 자동 계산합니다.
- 시간 증분: 충격 해석의 시간 증분입니다. 내부적으로 계산된 시간 증분을 재정의합니다.
- 기간: 충격 해석 기간입니다. 내부적으로 계산된 해석 기간을 재정의합니다.
- 최대 출력 단계 수: 생성되는 최대 출력 단계 수입니다. 사용자가 해석 가능성을 재평가할 수 있도록 재정의를 적용하여 응답 데이터의 양을 제한합니다. 내부적으로 계산된 초기 시간 증분은 매우 높은 정확성을 제공하지만 긴 기간, 부드러운 충격 해석을 위해 출력 시간 단계 총 수가 매우 클 수 있습니다.
해석 옵션을 사용하는 경우 Autodesk Nastran In-CAD는 Autodesk Nastran 솔버를 사용하여 모형을 해석합니다. 해석의 진행 상황은 Autodesk Nastran 상태 창에서 볼 수 있으며 이 창은 별도의 탭에 자동으로 나타납니다.
편집기에서 해석 옵션을 사용하면 Autodesk Nastran In-CAD에 선택한 디렉토리에 저장할 입력 파일 이름을 입력하라는 메시지가 표시됩니다. 저장을 클릭하면 모형이 Autodesk 편집기로 자동 로드되어 해석을 시작합니다.
