메쉬 모델 편집

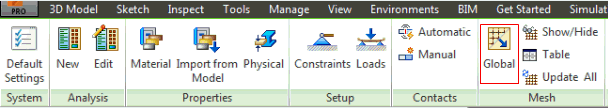

리본의 메쉬 패널 아래에 있는 전역 버튼을 클릭하거나 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

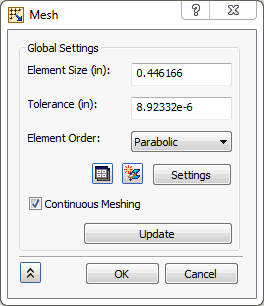

메쉬는 편집 명령의 기본 선택 항목이므로 아래 그림의 메쉬 양식이 나타납니다.

• 요소 크기: 모델의 전역 요소 크기입니다. 처음 이 필드에는 모델 치수에 따라 변경되는 기본 크기가 들어 있습니다.
• 공차: 이 메쉬 공차 값을 조정하면 메쉬에 실패하는 부품을 메쉬하는 데 도움이 됩니다.
• 요소 순서: 포물선형 또는 선형 요소가 있습니다.
• 메쉬 테이블 아이콘 을 사용하면 전역 메쉬에서 메쉬 테이블로 전환할 수 있습니다.
• 새 물리적 특성 아이콘 을 사용하면 새 물리적 특성을 작성할 수 있습니다.

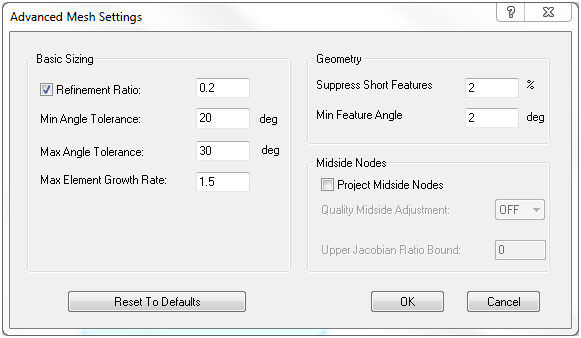

• 설정 버튼을 사용하면 아래 그림에 나와 있는 것처럼 개별 메쉬에 대해 고급 메쉬 설정을 추가로 정의할 수 있습니다.



  • 기본 크기:
    • 미세 조정 비율: 더 균일하게 작성되도록 메쉬 크기를 변경합니다. 메쉬 요소 크기는 모서리, 곡선, 구멍, 범프 등을 함께 변형합니다. 미세 조정 비율이 클수록 메쉬 크기도 커집니다.
    • 최소 각도 공차: 메쉬 요소의 최소 각도가 달라질 수 있는 정도를 제어합니다.
    • 최대 각도 공차: 메쉬 요소의 최대 각도가 달라질 수 있는 정도를 제어합니다. 최대 각도 공차가 증가할수록 더 균일한 메쉬 분포가 생성됩니다.
    • 최대 요소 성장률: 성장 계수가 커질수록 메쉬 요소 크기가 커집니다. 메쉬 요소가 작을수록 성장 계수가 커질 때 엔티티(구멍, 범프 등)로 집중하는 정도가 커집니다.
  • 형상:
    • 짧은 피쳐 억제: 작은 피쳐(구멍, 범프 등)를 억제하거나 덮습니다.
    • 최소 피쳐 각도: 여러 피쳐(모서리, 구멍, 범프 등) 주위의 메쉬 요소 각도를 제어합니다.
  • 중간 노드:
    • 중간 노드 투영: 중간 노드를 메쉬에 추가합니다. 곡선 및 모서리를 따르는 요소가 영향을 받습니다. 해제되어 있으면 전체 메쉬 선이 완전하게 표시되지 않을 수도 있습니다.
    • 품질 중간 조정: 필요한 경우 중간 조정을 제어하고 메쉬를 조정합니다.
    • 위쪽 Jacobian 비율 경계: 품질 중간 조정을 제어하는 비율입니다.

    다음 그림은 몇 가지 메쉬 유형을 보여줍니다.

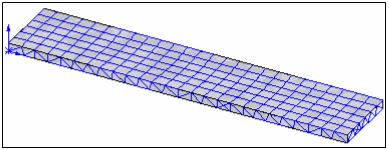

    사변형 및 삼각형을 사용하는 결합 평면 메쉬:

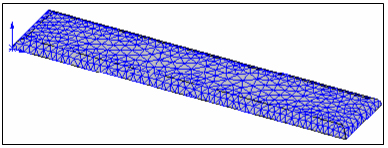

    솔리드 메쉬:



• 연속 메쉬: 쉘 요소의 경우 이 확인란으로 연속 메쉬를 사용할 수 있으며 솔리드 요소에 대해 지정된 공차 내에서 노드를 병합합니다.
• 업데이트 버튼으로 해당 부품을 메쉬 처리합니다.

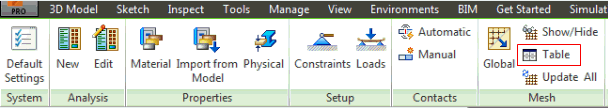

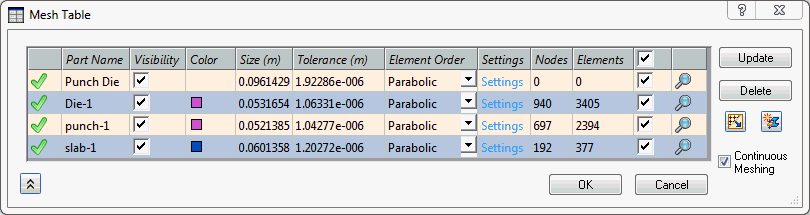

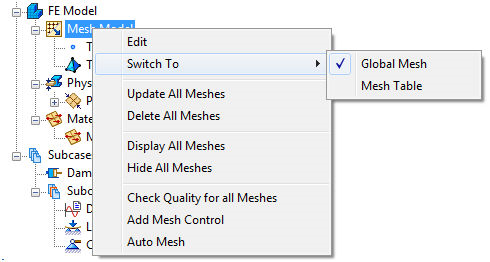

전환 대상 아래에서 메쉬 테이블을 선택한 다음 메쉬 모델 아래에서 편집을 선택하거나 리본 막대에서 테이블 버튼을 클릭하면 다음 양식이 나타납니다.

• 이 아이콘 은 특정 부품이 메쉬되었다는 것을 표시합니다.
• 부품 이름: 메쉬 테이블에 추가된 부품 정보를 제공합니다.
• 가시성: 개별 부품에 대한 메쉬 설정 및 해제를 전환할 수 있는 확인란입니다.
• 색상: 메쉬로 특정 부품에 할당된 물리적 특성 색상을 표시합니다.
• 크기: 모델의 전역 요소 크기입니다. 처음 이 필드에는 모델 치수에 따라 변경되는 기본 크기가 들어 있습니다.
• 요소 순서: 포물선형 또는 선형 요소가 있습니다.
• 설정: 위에 설명된 대로 전역 메쉬 섹션 아래에 고급 메쉬 설정을 추가로 정의할 수 있습니다.
• 노드 및 요소: 개별 부품 메쉬에서 노드 및 요소 수를 제공합니다.
• 이 선택 표시가된 아이콘으로 버튼을 사용할 수 있으며 클릭하면 해당 부품을 메쉬 처리합니다.
• 이 선택 표시가된 아이콘으로 버튼을 사용할 수 있으며 클릭하면 해당 부품의 메쉬를 삭제합니다.
• 줌 아이콘 으로 특정 부품을 줌합니다.
• 이 아이콘 을 사용하면 메쉬 테이블에서 전역 메쉬로 전환할 수 있습니다.
• 새 물리적 특성 버튼을 사용하면 새 물리적 특성을 작성할 수 있습니다.
• 연속 메쉬: 쉘 요소의 경우 이 확인란으로 연속 메쉬를 사용할 수 있으며 솔리드 요소에 대해 지정된 공차 내에서 노드를 병합합니다.
