해석 아래의 트리에서 다음 하위 수준입니다. 해석 대화상자 내에서 단위 시스템을 정의하는 옵션을 제공합니다.
단위 시스템:
- CAD 모델: CAD 환경의 문서 설정에 정의된 기본 단위 시스템입니다.
- SI: MKS 시스템(미터, 킬로그램, 초, 뉴턴, Kelvin 및 도)입니다.
- 수정된 SI: 수정된 MKS 시스템(밀리미터, 톤, 초, 뉴턴, Kelvin 및 도)입니다.
- 영국식: 영국/IPS 단위 시스템(인치, 인치당 파운드 초 평방, 초, 파운드, 화씨 및 도)입니다.
- CGS: 표준 단위를 센티미터, 그램, 초, 다인, 섭씨 및 도로 설정하는 데 사용되는 시스템입니다.

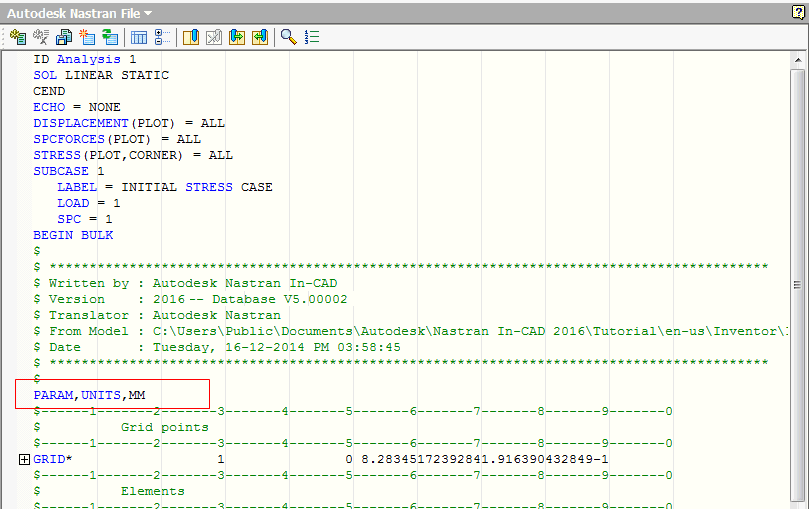

해석 양식 내에서 선택한 단위가 해당 특정 해석에 대해서만 정의됩니다. 또한 단위를 Nastran 벌크 데이터 파일에 PARAM, UNITS, MM로 내보냅니다.

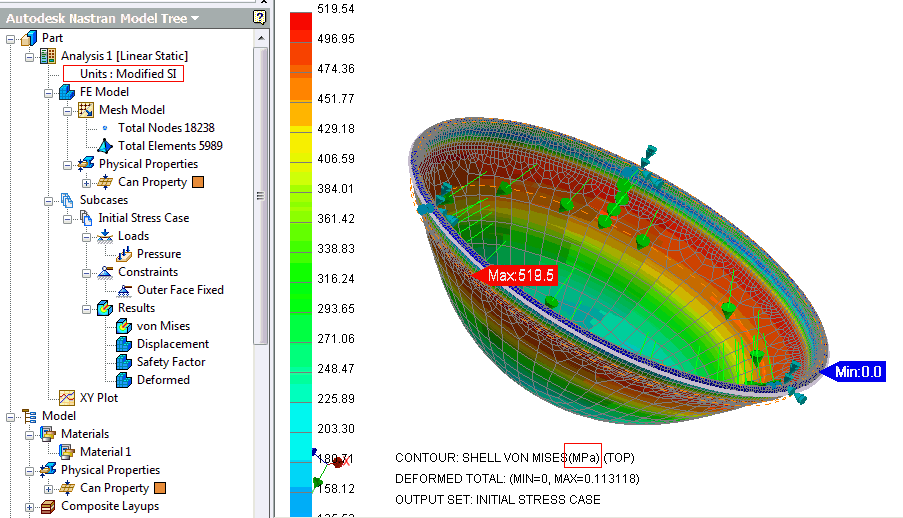

단위가 정의되면 아래 이미지에 표시된 것처럼 해석 아래의 트리와 캔버스 왼쪽 아래 모서리에 있는 결과 출력 텍스트에 단위가 표시됩니다.
