구속조건 양식의 자유도 섹션에서는 구속조건을 지정해야 하는 선택한 엔티티와 연관된 노드의 자유도를 선택할 수 있습니다.
구속조건 기호는 하위 사례에 적용된 후에만 표시됩니다.

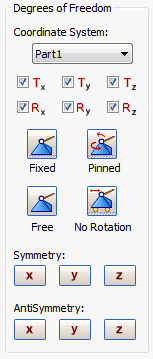

클릭하면 구속조건을 지정할 구조 자유도를 자동으로 선택하는 버튼이 여러 개 있습니다. 예를 들어 고정 구속조건은 다음 그림에 표시된 대로 상자를 모두 선택합니다.
좌표계 풀다운 메뉴를 사용하여 사용자 좌표계에서 구속조건을 적용할 수 있습니다.
아래 그림의 예에서는 해당 사례를 보여줍니다.

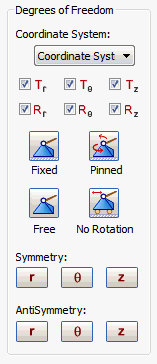

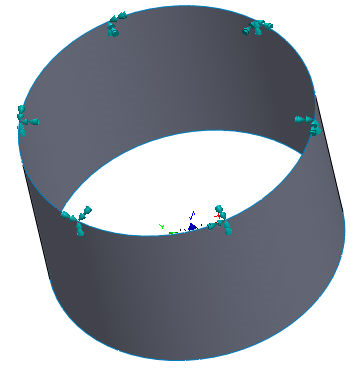

이 예에서는 구속조건이 사용자 원통형 좌표계에서 Theta 방향으로 적용됩니다.
자유도 이름은 좌표계 유형(예: 각각 원통형 좌표계의 방사, Theta 및 z 구속조건에 해당하는
,
및
)에 따라 바뀝니다.

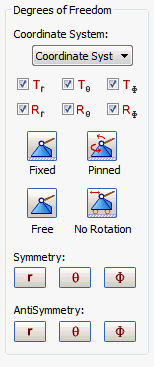

구속조건 대화상자에서 구형 좌표계를 할당하면 각각 방사, Theta 및 pi 구속조건에 해당하는
,
및
자유도가 아래와 같이 표시됩니다.

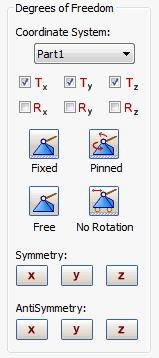

직사각형 좌표계의 핀 구속조건은 다음과 같이 선택합니다.
X(Tx, Ry, Rz 구속조건이 적용됨)와 같은 대칭 구속조건은 대칭 아래의 버튼을 사용하여 적용할 수 있습니다.
X(Ty, Tz, Rx 구속조건이 적용됨)와 같은 역대칭 구속조건은 역대칭 아래의 버튼을 사용하여 적용할 수 있습니다.
생성된 구속조건은 트리 뷰의 구속조건 아래에 나열됩니다. 이러한 구속조건은 하위 사례를 끌거나 편집하여 하위 사례에 적용할 수 있습니다.

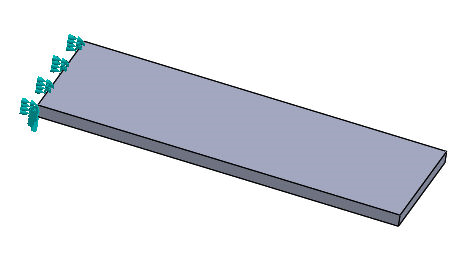

모서리의 고정 구속조건
구속조건을 추가한 후 마우스 오른쪽 버튼으로 클릭하고 제거를 선택하여 하위 사례에서 제거합니다. 그러면 구속조건이 삭제되지 않고 FE 모델 트리 섹션에서만 제거됩니다.

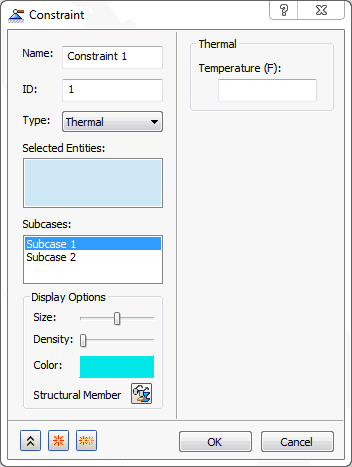

유형이 열로 설정된 경우 아래 그림에 표시된 대로 고정 온도 구속조건을 선택한 엔티티에 적용할 수 있습니다.
