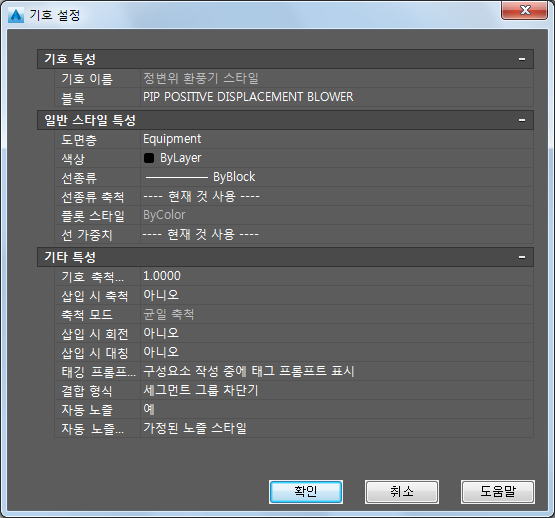

기호 설정 대화상자(기호)

선택한 구성요소 정의의 그래픽 특성을 설정합니다.

기호 설정 대화상자에 표시되는 범주는 편집하기 위해 선택한 클래스에 따라 다릅니다. 클래스는 다음 범주로 분류됩니다.

기호 특성

구성요소가 도면에 삽입된 후 해당 구성요소에 대해 표시되는 형상을 제어하는 데 사용되는 기호 및 블록의 이름을 나열합니다.

기호 이름: 기호 이름을 정의합니다. 기존 기호를 수정할 때는 특성이 읽기 전용입니다.
블록: 구성요소를 사용할 때 표시되는 블록을 정의합니다. [...] 버튼을 클릭하여 블록 도면 선택 대화상자를 엽니다. 선택한 도면에서 사용할 수 있는 블록 리스트를 선택할 수 있습니다.

구성요소가 도면에 삽입된 경우 해당 구성요소에 지정되는 일반 특성을 나열합니다.

구성요소가 도면에 삽입된 경우 해당 구성요소에 지정되는 기타 특성을 나열합니다.

기호 축척 비율

도면에 삽입할 기호의 축척을 설정합니다.

주:

지정된 축척은 도면에 삽입되는 제어 밸브의 축척에 영향을 주지 않습니다.

삽입 시 축척

도면에 기호가 삽입된 경우 사용자에게 기호를 축척할지 묻는 프롬프트를 표시할지 여부를 설정합니다.

축척 모드

축척이 균일한지 또는 XY에 독립적인지 설정합니다. 삽입 시 축척을 예로 설정한 경우에만 이 옵션을 사용할 수 있습니다.

삽입 시 회전

도면에 기호가 삽입된 경우 사용자에게 기호를 회전할지 묻는 프롬프트를 표시할지 여부를 설정합니다.

삽입 시 대칭

도면에 기호가 삽입된 경우 사용자에게 기호를 대칭할지 묻는 프롬프트를 표시할지 여부를 설정합니다.

태깅 프롬프트

도면에 기호가 삽입된 경우 사용자에게 기호의 태그를 지정할지 묻는 프롬프트를 표시할지 여부를 설정합니다. 이 필드는 오프 페이지 커넥터, 선 및 기기 신호 커넥터를 제외하고 모든 스타일 유형에 대해 표시됩니다.

조인트 유형

기호에 적용되는 조인트 유형을 정의합니다. 이 필드는 선, 오프 페이지 커넥터, 선 및 기기 신호 커넥터를 제외하고 모든 스타일 유형에 대해 표시됩니다. 다음 조인트 유형 중 하나를 기호에 지정할 수 있습니다.

끝 선. 선에 삽입되지 않습니다. 선 끝에 연결됩니다.
인라인. 선에 삽입되고 선의 일부로 작동합니다.
세그먼트 차단기. 선에 삽입되고 선을 동일한 그룹의 두 세그먼트로 분할합니다. 두 선 세그먼트 모두에 대해 선 그룹 및 선 번호를 유지합니다.
세그먼트 그룹 차단기. 선에 삽입되고 선을 두 개의 세그먼트 및 두 개의 선 그룹으로 분할합니다.
결합 없음. 선에 연결되지 않습니다.

자동 노즐

파이프 선을 구성요소에 연결할 때 자동으로 부착되는 노즐이 구성요소에 있는지 설정합니다. 이 필드는 선, 오프 페이지 커넥터, 선 및 기기 신호 커넥터를 제외하고 모든 스타일 유형에 대해 표시됩니다.

자동 노즐 스타일

노즐 스타일을 정의합니다. 이 필드는 선, 오프 페이지 커넥터, 선 및 기기 신호 커넥터를 제외하고 모든 스타일 유형에 대해 표시됩니다.
