PLANTORTHOCREATE

새 직교 뷰를 작성합니다.

액세스 방법

찾기

 리본: 홈 탭 직교 뷰 패널 직교 뷰 작성

 리본: 직교 뷰 탭 직교 뷰 패널 새 뷰

 명령 입력:  plantorthocreate

요약

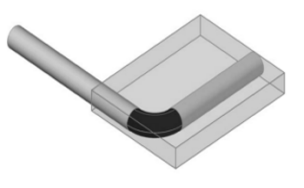

모형이 OrthoCube와 함께 임시 도면에 표시됩니다. 모형의 새 직교 뷰를 정의하고 뷰의 경계 및 배치를 지정할 수 있습니다.

프롬프트 리스트

뷰포트의 삽입점 또는 [축척/회전/기존/명령 취소]를 지정합니다.

축척

축척 지정 또는 ? <0.0100>:

축척을 지정하거나 ?를 입력하여 직교 뷰 축척 설정 대화상자를 엽니다. 이 대화상자에서 직교 도면의 축척을 선택할 수 있습니다.

회전

회전 각도 지정 <0>:

직교 뷰를 도면에 배치하기 전에 회전할 각도(예: <90>)를 지정합니다.

기존

기존 뷰포트를 사용합니다.

명령 취소

직교 작성 프로세스를 다시 시작하지 않고 이전에 지정한 축척 또는 회전을 수정할 수 있는 옵션을 제공합니다.

비디오

직교(1부)
