해석 모델은 실제 구조 모델에 대한 공학적 관점의 전체 설명을 간단한 3D로 표현한 것입니다. 해석 모델은 공학 시스템을 형성하는 해당 구조 구성요소, 형상, 재료 특성 및 하중으로 구성됩니다.
구조 해석 모델은 구조의 각 요소에 대해 하나씩 있는 구조 부재 해석 모델 세트로 구성됩니다. 구조 기둥, 구조 프레임 요소(예: 보 및 가새), 구조 바닥, 구조 벽 및 구조 기초 요소와 같은 구조 요소에는 구조 부재 해석 모델이 있습니다.
모든 구조 요소의 해석 모델에는 다음이 있습니다.
- 인스턴스(instance) 매개변수
- 물리적 재료 특성
- 구조 부재 자체에 상대적인 기본 위치
- 투영 기준면을 기준으로 배치되거나 조정된 위치
해석 모델은 실제 모델을 작성할 때 자동으로 작성되며 해석 및 설계 응용프로그램으로 내보낼 수 있습니다.

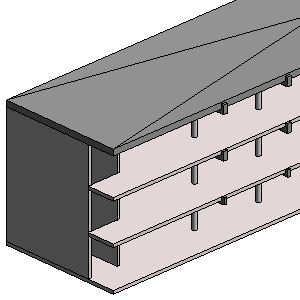

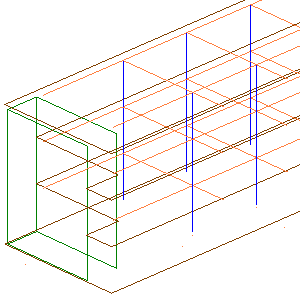

| 실제 모델 | 분석 모델 |
|---|---|
 |
 |
Revit에서 실제 모델은 실제 구조를 나타내는 뷰 내부에 작성합니다. 실제 모델을 프로덕션 도면 세트로 간주할 수 있습니다. 실제 모델을 작성하면 해석 모델이 즉시 작성됩니다. Revit에서는 사용자 대신 해석 모델을 유지합니다.
실제 모델에서 보이는 구조 요소의 거친 표현은 해석 모델이 아닙니다. 해석 모델은 처음에 기하학적으로 실제 모델에 의존하지만 의존적 객체로 표시될 수 있습니다.
