해석 링크 정보

해석 링크는 2개의 개별 해석 노드를 연결하는 요소입니다. 해석 링크를 작성하면 허용 범위 결과에 영향을 미치는 모델의 구조 해석이 단순화되고 가속화됩니다.

해석 링크는 간격띄우기 기둥이나 보를 연결하거나 고정 바닥 다이어프램을 모델링하는 것과 같은 특정 상황에 사용할 수 있습니다. 아래 정의된 규칙을 기준으로 해석 보에서 해석 기둥으로 해석 링크가 자동으로 작성됩니다.

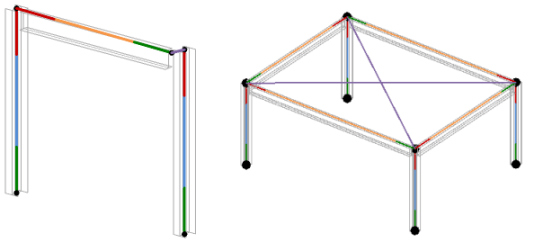

해석 링크(간격띄우기 기둥 및 고정 바닥 다이어프램)

해석 링크는 전역 방향으로 완전히 고정 또는 릴리즈됨으로 설정할 수 있습니다. 이러한 해석 요소는 실제 물리적 객체를 추가하지 않고 해석 모델에 강성을 제공합니다.

해석 링크는 해석 모델 특성에 있는 기둥 및 보의 인스턴스(instance) 특성입니다. 보에 대해 켜기, 끄기 또는 열에서를 선택할 수 있습니다.

겹치지만 보의 실제 모델을 결합할 필요가 없는 기둥은 보가 있는 해석 링크를 가질 수 있습니다.

이 경우 다음 그림과 같이 기둥이 해석 링크에 대한 잠재적 후보입니다.

이와 유사하게 여러 기둥에 걸쳐 있는 보는 해석 링크를 수용할 수 있습니다. 다음 그림의 모든 기둥은 결합 여부와 상관 없이 보가 있는 해석 링크를 가질 수 있습니다.

다음 표에서는 기둥 및 보의 두 설정을 기준으로 해석 링크 동작을 보여줍니다.
