해석 벽을 다른 요소로 조정

해석 벽 요소를 다른 해석 요소와 관련하여 조정합니다.

벽 조정 도구를 사용하여 해석 벽을 다음으로 조정합니다.

• 다른 해석 벽
• 해석 기둥
• 해석 보
• 해석 바닥 또는 해석 기초 슬래브의 해석 노드.

1. 해석 탭 해석 모델 도구 패널 (조정)을 클릭합니다.
2. 해석 모델 편집 패널 (벽 조정)을 클릭합니다.
3. 조정할 해석 벽의 끝 모서리를 소스 해석 요소로 선택합니다. 벽 수직 끝 모서리만 소스 해석 요소로 선택할 수 있습니다.
4. 대상 해석 요소를 선택합니다. 대상 해석 요소로 선택할 수 있는 요소는 해당 요소 위에 마우스 커서를 놓으면 하이라이트됩니다.
5. 변경사항을 적용하고 벽 조정 도구를 종료하려면 선택 패널 (수정)을 클릭하십시오. 아직 해석 편집 모드에 있는 상태입니다. 해석 요소를 계속 조정할 수 있습니다.
6. (편집 모드 완료)를 클릭하여 변경사항을 저장하고 해석 편집 모드를 종료합니다. 변경사항을 저장하지 않고 해석 편집 모드를 종료하려면 (취소)를 클릭합니다.

해석 벽을 다른 벽으로 조정

• 끝 모서리가 다른 해석 벽과 일치하도록 해석 벽을 조정하려면 다른 벽의 수직 끝 모서리를 대상 요소로 선택합니다.

• 끝 모서리가 다른 해석 벽의 표면까지 연장되도록 해석 벽을 조정하려면 다른 벽의 상단 모서리를 대상 요소로 선택합니다.

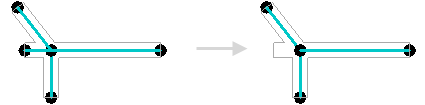

• 해석 벽을 다른 두 벽을 넘어서 약간 연장되는 이 벽과 같은 공통 교차로 조정하려면 다른 벽 중 하나를 선택합니다.

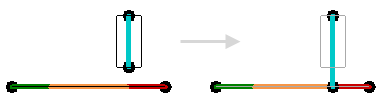

해석 벽을 기둥으로 조정

해석 벽을 보로 조정

• 끝 모서리가 보 끝 노드와 일치하도록 해석 벽을 조정하려면 보 끝 노드를 대상 요소로 선택합니다.

• 끝 모서리가 보까지 연장되도록 해석 벽을 조정하려면 해석 보를 대상 요소로 선택합니다.


해석 벽을 바닥 또는 기초 슬래브의 노드로 조정
