해석 조정 도구를 사용하여 다양한 해석 응용프로그램에 대한 해석 모델을 준비할 수 있습니다.
- 해석 탭
해석 모델 도구 패널
(조정)을 클릭하여 해석 모델을 수동으로 조정합니다.
도면 영역에 해석적 요소가 아닌 요소가 회색으로 표시되는 편집 모드가 표시됩니다. 그런 다음 선형 및 표면 해석 모델 요소를 직접 조작할 수 있습니다.
- 도면 영역에서 해석 노드 및 모서리를 해석 모델 형상, 노드, 그리드 및 참조 평면에 스냅하여 이동하고 조정합니다. 수정 방법이 다음과 같이 나열됩니다.
- 선형 요소. 양쪽 끝의 해석 노드에서 선형 해석 모델 요소를 조작할 수 있습니다.
3D 컨트롤을 표시하여 로컬 좌표계의 모델 끝을 이동하려면 노드를 클릭합니다.
컨트롤을 전역 좌표계로 반전하려면 스페이스바를 누릅니다.
해석 노드를 해석 모델 형상으로 스냅하여 이동하고 조정합니다. 노드가 호스트될 수 없는 위치에 배치된 경우 요소 위치선에서 간격띄우기가 유지됩니다.

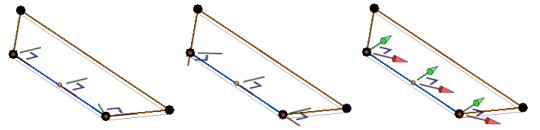

- 표면 요소(바닥 및 슬래브). 표면 해석 모델 요소는 해석 모델 평면에서 노드 및 모서리로 직접 조작할 수 있습니다.
노드를 클릭하여 2D 컨트롤을 표시합니다. 필요에 따라 노드를 끕니다.
Tab 키를 누른 상태로 모서리를 선택하여 2D 컨트롤을 표시합니다. 필요에 따라 모서리를 끕니다.
팁: 스페이스바를 눌러 2D 컨트롤을 로컬에서 전역 좌표계로 반전합니다. 노드에 인접한 모서리에 대해 로컬, 노드에 인접한 다른 모서리에 대해 로컬, 전역 등 3개의 좌표계를 사용할 수 있습니다.

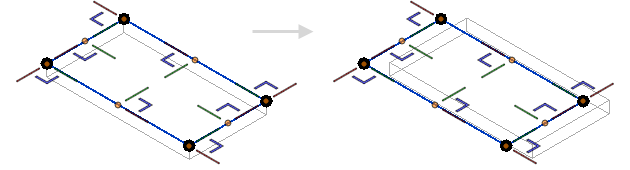

- 모델 이동. 이동 도구를 사용하여 모델 모양을 재배치하거나 모서리를 클릭한 다음 끌어 모델을 이동합니다.
- 선형 요소. 양쪽 끝의 해석 노드에서 선형 해석 모델 요소를 조작할 수 있습니다.
- 해석 탭 해석 모델 편집 패널
(마침)을 클릭하여 해석 편집 모드를 종료하고 변경 사항을 해석 모델에 저장하거나 변경 사항을 저장하지 않고 종료하려면
(취소)를 클릭합니다.
주: 해석 모델을 수정하는 경우 해석 정렬 매개변수가 수동으로 조정됨으로 지정됩니다.
