프레임 요소에 대한 참조 변경 도구는 프리캐스트 빔을 모델링할 때 유용합니다. 정적 참조를 사용하여 조정 도중 빔 형상을 일관되게 유지할 수 있습니다.
비디오: 패밀리 참조를 수정하여 프레임 요소 동작 조정

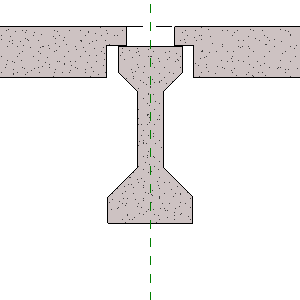

이 예에서는 두 개의 결합된 절단 빔이 지지 프리캐스트 I-빔을 결합합니다.

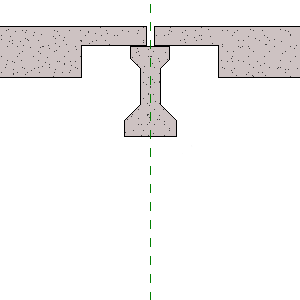

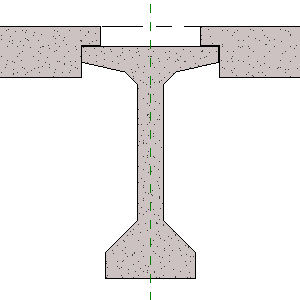

I-빔 패밀리 유형이 변경될 때 두 빔 사이의 간격이 증가합니다. 지지 I-빔의 형상이 연결된 빔을 분리시키므로 이러한 변경이 발생합니다.
|
|

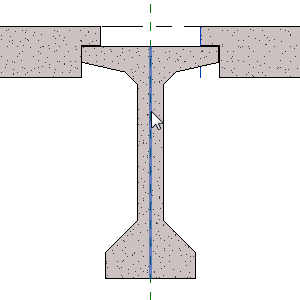

절단면 빔 사이 일관된 셋백을 유지하기 위해 참조 변경 도구를 사용하여 빔 끝 형상이 정렬되는 공통 참조를 지정합니다. 이 경우 I-빔의 중심선입니다.
|
|
다음으로, 연장선 1(또는 2)
과 시작(또는 끝) 접합 전환

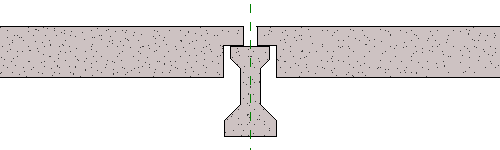

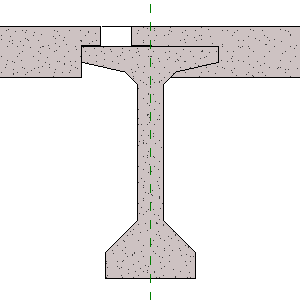

인스턴스(instance) 특성을 조정하여 두 절단면 보의 절단을 지정합니다. 다음 그림은 매개변수가 전환에 미치는 영향을 보여줍니다.
팁: 빔의 모양 핸들을 사용하여 빔 형상도 조정할 수 있습니다.

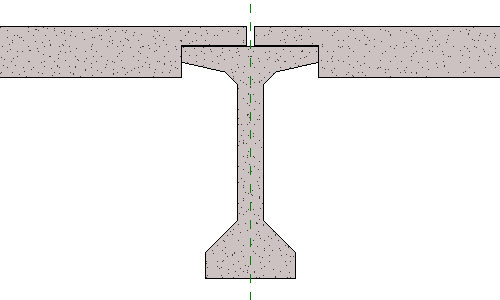

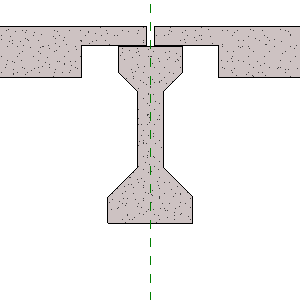

이제 모델을 다른 사양으로 조정할 때 빔은 적절한 전환 거리를 유지합니다. 예를 들어 I-빔 유형을 변경할 때 전환이 일관되게 유지됩니다.
|
|
그런 다음 연장선 1(또는 2) 특성을 새 지지 빔 유형 또는 패밀리의 형상에 더 잘 맞도록 조정할 수 있습니다.
