모델에서 구조 프레임 요소를 결합하는 경우 2개 요소 사이의 형상이 가장 쉬운 방법으로 조정됩니다.

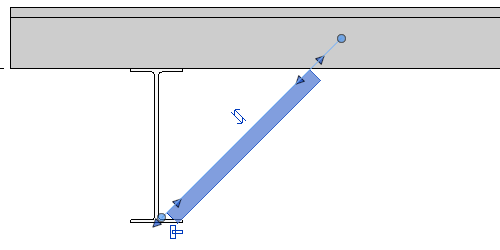

결합된 요소의 형상을 수동으로 조정할 수 있지만 제한된 결과만 얻을 수 있습니다. 다음 예에서는 중도리가 조명 게이지 각도 가새가 있는 보에 연결됩니다. 가새는 기본적으로 보 및 중도리의 원점에 결합됩니다.
위치선 위치는 결합 메커니즘에 의해 조정됩니다. 분리 기능을 사용하여 위치선을 조작할 수 있습니다.
가새의 끝 위치를 보의 하단 플랜지에 더 가깝게 조정하려면 먼저 가새 끝 위치를 분리해야 합니다. 결합(파란색 원)을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 결합 금지를 선택합니다. 필요한 경우 보의 한 쪽 끝에서 결합을 금지할 수 있습니다.
주: 결합 상태는 필터링 및 일람표 작성 목적에 사용할 수 있는 필드입니다. 일람표에서 이러한 결합 필드를 사용하도록 허용하거나 금지할 수 있습니다.
도면 영역에는 현재 결합이 금지되었음을 보여주는 아이콘이 표시됩니다. 해당 아이콘을 클릭하여 가새를 원래 위치에 다시 결합할 수 있습니다.

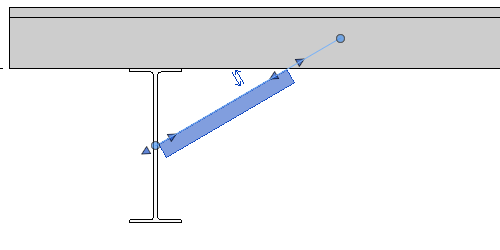

다음으로 분리된 가새를 보 형상을 따라 끌어 스냅합니다.
주: 구조 프레임 요소를 분리하는 경우 실제 모델과 해석 모델을 모두 분리합니다. 필요한 경우 해석 링크를 작성할 수 있습니다.

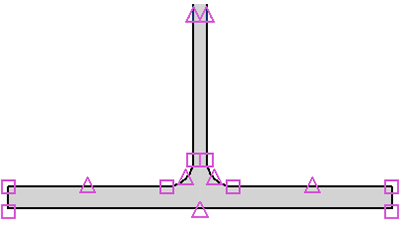

웹 및 플랜지의 중간점과 끝점은 가새가 스냅되는 특성점이기도 합니다. 다음 이미지는 이러한 점 중 일부를 하이라이트합니다.
