면적 철근 배근의 인스턴스(instance) 특성을 정의하는 매개변수를 보고 수정합니다.
인스턴스(instance) 특성을 변경하려면 요소를 선택하고 특성 팔레트에서 특성을 변경합니다.
구조 벽의 면적 철근 배근 특성은 보강 철근의 세로 방향을 반영하여 외부 또는 실내로 식별됩니다. 구조 바닥의 특성은 가로 방향을 반영하여 상단 또는 하단으로 식별됩니다.
| 이름 | 설명 |
|---|---|
| 시공 | |
| 배치 규칙 | 보강 철근 배치의 유형을 지정합니다. 최대 간격 또는 고정 개수를 선택합니다. 보강 철근 세트 배치를 참고하십시오. |

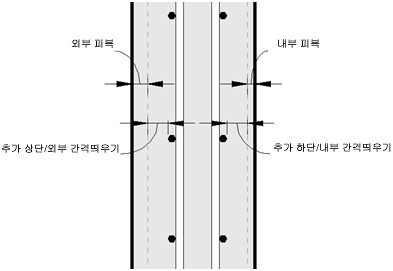

| 추가 상단/외부 피복 간격띄우기 | 상단/외부 보강 철근 피복에서 추가 간격띄우기를 지정합니다. 이렇게 하면 서로 다른 면적 철근 레이어에 여러 보강 철근 요소를 함께 배치할 수 있습니다. |
| 추가 하단/실내 피복 간격띄우기 | 하단/실내 보강 철근 피복에서 추가 간격띄우기를 지정합니다. 이렇게 하면 서로 다른 면적 철근 배근 레이어에 여러 보강 철근 요소를 함께 배치할 수 있습니다. |
 |
|
| 그래픽 | |
| 뷰 가시성 상태 | 보강 철근 뷰 가시성 상태에 액세스합니다. 상태를 보거나 편집하려면 편집을 클릭합니다. 뷰의 보강 철근에 대한 가시성 조정을 참고하십시오. 주: 이 매개변수는 면적 철근 배근에서 보강 철근을 호스트하는 경우에만 사용할 수 있습니다. 일반 철근 배근 설정을 참고하십시오.
|
| 구조 | |
| 철근 체적 | 철근 체적를 계산하고 표시합니다(읽기 전용). |
| 레이어 | |
| 상단 주근 방향 | 이 레이어에 보강 철근을 작성합니다. 이 레이어의 보강 철근을 사용하지 않으려면 이 상자를 선택 해제합니다. |
| 상단 주근 타입 | 주근 방향에 배치된 보강 철근의 유형을 지정합니다. |
| 상단 주근 후크 유형 | 주근 방향에 배치된 보강 철근의 후크 유형을 지정합니다. |
| 상단 주근 후크 방향 | 주근 방향에 배치된 보강 철근의 후크 방향을 지정합니다. |
| 상단 주근 간격 | 주근 방향에 배치된 보강 철근의 간격을 지정합니다. 최대 간격 배치 규칙에서 이 매개변수에 액세스할 수 있습니다. |
| 상단 주근 본수 | 철근 배근 내에 있는 보강 철근 인스턴스(instance)의 수를 지정합니다. 고정 개수 배치 규칙에서 이 매개변수에 액세스할 수 있습니다. |
| 상단 배력근 방향 | 이 레이어에 보강 철근을 작성합니다. 이 레이어의 보강 철근을 사용하지 않으려면 이 상자를 선택 해제합니다. |
| 상단 배력근 타입 | 배력근 방향에 배치된 보강 철근의 유형을 지정합니다. |
| 상단 배력근 후크 유형 | 배력근 방향에 배치된 보강 철근의 후크 유형을 지정합니다. |
| 상단 배력근 후크 방향 | 배력근 방향에 배치된 보강 철근의 후크 방향을 지정합니다. |
| 상단 배력근 간격 | 배력근 방향에 배치된 보강 철근의 간격을 지정합니다. |
| 상단 배력근 본수 | 철근 배근 내에 있는 보강 철근 인스턴스(instance)의 수를 지정합니다. 고정 개수 배치 규칙에서 이 매개변수에 액세스할 수 있습니다. |
| 하단 주근 방향 | 이 레이어에 보강 철근을 작성합니다. 이 레이어의 보강 철근을 사용하지 않으려면 이 상자를 선택 해제합니다. |
| 하단 주근 타입 | 주근 방향에 배치된 보강 철근의 유형을 지정합니다. |
| 하단 주근 후크 유형 | 주근 방향에 배치된 보강 철근의 후크 유형을 지정합니다. |
| 하단 주근 후크 방향 | 주근 방향에 배치된 보강 철근의 후크 방향을 지정합니다. |
| 하단 주근 간격 | 주근 방향에 배치된 보강 철근의 간격을 지정합니다. 최대 간격 배치 규칙에서 이 매개변수에 액세스할 수 있습니다. |
| 하단 주근 본수 | 철근 배근 내에 있는 보강 철근 인스턴스(instance)의 수를 지정합니다. 고정 개수 배치 규칙에서 이 매개변수에 액세스할 수 있습니다. |
| 하단 배력근 방향 | 이 레이어에 보강 철근을 작성합니다. 이 레이어의 보강 철근을 사용하지 않으려면 이 상자를 선택 해제합니다. |
| 하단 배력근 타입 | 배력근 방향에 배치된 보강 철근의 유형을 지정합니다. |
| 하단 배력근 후크 유형 | 배력근 방향에 배치된 보강 철근의 후크 유형을 지정합니다. |
| 하단 배력근 후크 방향 | 배력근 방향에 배치된 보강 철근의 후크 방향을 지정합니다. |
| 하단 배력근 간격 | 배력근 방향에 배치된 보강 철근의 간격을 지정합니다. |
| 하단 배력근 본수 | 철근 배근 내에 있는 보강 철근 인스턴스(instance)의 수를 지정합니다. 고정 개수 배치 규칙에서 이 매개변수에 액세스할 수 있습니다. |
| ID 데이터 | |
| 주석 | 사용자 주석 |
| 표시 | 사용된 레이블(예: 상점 표시) 이 값은 프로젝트의 각 요소에 대하여 고유해야 합니다. Revit에서는 값이 사용 중인 경우 경고를 표시하지만 해당 값을 계속 사용할 수 있습니다. 경고 검토 명령을 사용하여 경고를 볼 수 있습니다. 경고 메시지 검토를 참고하십시오. |
| 호스트 범주 | 철근 배근 요소와 연결된 현재 호스트를 지정합니다(구조 기둥, 구조 프레임, 구조 기초, 벽, 바닥 또는 부품). |
| 호스트 표시 | 보강 철근 호스트의 표시 매개변수를 지정합니다. |
| 공정 | |
| 작성된 공정 | 호스트 요소의 작성 공정을 나타냅니다. 프로젝트 단계를 참고하십시오. |
| 철거된 공정 | 호스트 요소의 철거 공정을 나타냅니다. 프로젝트 단계를 참고하십시오. |
