제작 부품 배치

선택한 서비스에 대한 제작 부품을 배치합니다.

MEP 제작 부품 팔레트를 사용하여 서비스를 선택하고 제작 부품을 도면 영역에 배치합니다. 탐색기에 부품이 나열되지 않은 경우 설정을 클릭하여 제작 설정 대화상자를 열고 MEP 제작 부품 팔레트에 컨텐츠를 로드합니다.

비디오: Revit에서 MEP 제작 배치 작성

  1. MEP 제작 부품 팔레트는 Revit MEP에서 새 모델을 작성할 때 기본적으로 표시됩니다. 그렇지 않을 경우 시스템 탭제작 패널 (제작 부품)을 클릭합니다.
    • 또는 뷰 탭창 패널사용자 인터페이스 드롭다운MEP 제작 부품을 클릭합니다.
    주: 제작 구성을 지정하도록 요청하는 메시지가 표시되면 제작 설정 대화상자를 사용하여 제작 구성 및 로드 서비스를 지정합니다.

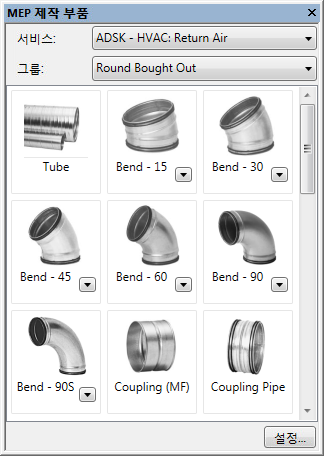

  2. MEP 제작 부품 팔레트의 드롭리스트에서 서비스 및 그룹을 선택합니다.
  3. 부품 버튼을 클릭하고 커서를 도면 영역으로 이동합니다.
    • 일부 부품 버튼에는 화살표가 있어 사용 가능한 부품 리스트에서 선택할 수 있습니다.

      화살표를 클릭하면 드롭리스트에서 크기에 기반한 추가 부품이 표시됩니다. 이 드롭리스트는 라우팅 기본 설정과 유사한 서비스 정의의 조건으로 제어됩니다. 예를 들어, 구부림은 최대 특정 크기의 프레스 구부림과 이 크기 이상의 세그먼트 구부림을 사용했을 수 있습니다.

    • MEP 제작 부품 팔레트의 일부 부품 버튼은 회색으로 표시됩니다.

      이는 제작 부품(ITM)이 현재 Revit MEP에서 지원되지 않음을 나타냅니다. 여기에는 플렉시블 덕트, 구조 부재, 공기 터미널 및 기계 장비와 같은 구성요소가 포함됩니다. 이러한 구성요소 대신 카테고리의 표준 배치 도구를 사용하여 Revit 패밀리(RFA) 기반 구성요소를 사용할 수 있습니다.

    • 크기를 지정하기 위해 구매한 덕트 및 파이프 장치와 같은 일부 부품은 특성 팔레트에서 제품 항목 필드를 가집니다. 제품 항목 리스트는 선택한 부품에 사용할 수 있는 크기의 카탈로그입니다. 제품 리스트 부품을 배치할 때 특성 팔레트의 제품 항목에 대한 구속조건 아래에서 크기를 선택합니다. 부품 편집 버튼을 사용하여 일반 또는 템플릿 부품의 치수를 수정합니다. 일반 부품을 배치할 때 특성 팔레트의 기본 끝 아래에서 주 1차 폭 및 주 1차 깊이에 대해 크기를 입력합니다. 치수 아래에서 길이 옵션 및 길이를 지정합니다. 카탈로그 부품은 고정 크기 하나로 사용할 수 있습니다.
    • 직사각형 덕트장치와 같은 다른 제작 부품은 플렉시블 매개변수를 가집니다. 가장 일반적으로 사용되는 매개변수를 특성 팔레트에서 사용할 수 있습니다.
      주: 일반 덕트를 배치할 때 부품 재료를 지정해야 합니다. 특성 팔레트의 기계 아래에서 부품 재료를 지정합니다.
  4. 행거를 직선 세그먼트에 배치하려면 그룹 드롭다운에서 행거 유형을 선택합니다.
    • 행거를 배치할 때 커서를 모서리를 따라 또는 세그먼트 중심선을 따라 배치합니다. 행거는 직선 수평 제작 세그먼트에만 배치될 수 있습니다. 기본적으로 행거는 가장 가까운 구조 요소에 부착됩니다. 구조 카테고리는 바닥, 지붕, 구조 프레임(예: 보 또는 트러스), 계단 및 슬래브를 포함합니다. 사용할 수 있는 구조가 없는 경우 Revit MEP은 ITM 파일에 설정된 기본 로드 길이를 사용합니다.
  5. 단열재 또는 라이닝을 덕트 또는 파이프에 추가하려면 특성 팔레트의 기계 아래에서 단열재 사양에 대한 드롭리스트를 클릭합니다.
  6. 도면 영역에 커서를 놓고 부품을 배치합니다.
  7. 부품을 배치하려면 클릭합니다.
    • 일반 부품을 배치할 때 각 부품의 크기는 연결된 부품을 기준으로 자동으로 지정됩니다.
  8. MEP 제작 부품 팔레트에서 부품을 계속 선택하고 배치합니다.
  9. 현재 연결되지 않은 커넥터를 포함한 제작 부품에 대한 연결 해제 표식기를 표시하려면 해석 탭시스템 확인 패널 (연결 해제 표시)를 클릭하고 다음 항목 중 하나 이상을 선택합니다.
    • 덕트
    • 파이프
    • 케이블 트레이 및 배선
    • 전기
    • 제작 행거
