경사 기둥은 끌기 및 크기 조정 도구의 고유한 구현을 통합합니다.
경사 기둥을 선택하여 다음 도구에 액세스합니다.

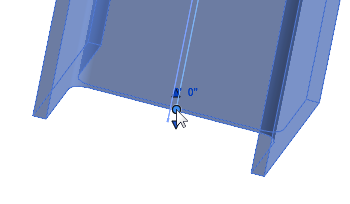

수직 화살표 컨트롤
수직 화살표 컨트롤은 끝점 기반 경사 기둥의 양 끝에 파란색 화살표로 나타납니다. 기둥의 상단 또는 베이스의 고도를 조정하려면 이 컨트롤을 끕니다. 기둥 끝은 수직으로만 움직입니다.
이 컨트롤은 기둥 스타일 특성이 경사 - 끝점 기반으로 설정되어 있는 경우에만 사용할 수 있습니다.
수직 화살표 컨트롤은 기둥이 구조 바닥, 바닥, 지붕, 참조 평면에 부착되거나 보에 중간 결합되거나 보에 기반할 경우 사용할 수 없습니다.
끝점 컨트롤
끝점 컨트롤은 기둥의 양 끝에 파란색 점으로 나타납니다. 기둥의 상단 또는 베이스의 위치를 조정하려면 이 컨트롤을 끕니다. 기둥 끝은 현재 뷰에 따라 자유롭게 이동합니다.

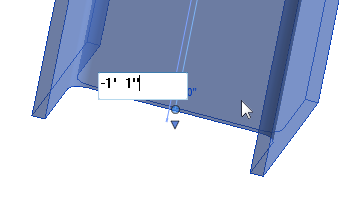

문자 컨트롤
문자 컨트롤은 끝점 컨트롤 옆에 표시된 간격띄우기 매개변수를 직접 조정합니다. 이 컨트롤을 클릭하면 매개변수를 수동으로 편집할 수 있습니다. 연관된 상단 또는 베이스의 위치를 다시 지정하려면 고도를 입력합니다. 기둥 끝은 수직으로만 움직입니다.
문자 컨트롤은 기둥이 구조 바닥, 바닥, 지붕, 참조 평면에 부착되거나 보에 중간 결합되거나 보에 기반할 경우 사용할 수 없습니다.
문자 컨트롤의 동작은 기둥 스타일 인스턴스(instance) 매개변수에 따라 달라집니다.

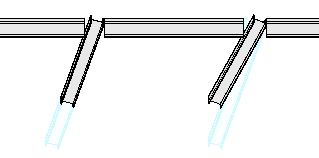

기둥이 끝점 기반인 경우 기둥의 의존적 요소를 수정하면 기둥 끝점이 수직으로 이동합니다. 각도 기반인 경우 끝점이 의존적 요소를 따라 이동하여 각도를 유지합니다. 다음 그림에서 기둥은 베이스 간격띄우기 증가에 맞게 조정됩니다. 원래 각도에 관계없이 왼쪽의 각도 기반 기둥은 해당 각도를 유지하지만 오른쪽의 끝점 기반 기둥은 수직으로 조정됩니다. 원래 기둥 방향은 파란색으로 하이라이트됩니다.
교차 단면 회전
선택한 기둥을 중앙에서 (베이스에서 상단으로 볼 때) 시계 방향으로 90도 회전하려면 스페이스바를 누릅니다. 경사 기둥에서 이 회전에 대해 좀 더 제한되게 조정하려면 교차 단면 회전 특성을 편집합니다.
