구조 기둥

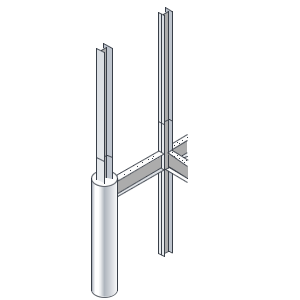

구조 기둥 도구를 사용하여 수직 하중 내력 요소를 건물 모델에 추가합니다.
구조 탭
구조 패널
(기둥)
건축 탭
작성 패널
기둥 드롭다운
(구조 기둥)
이 단원의 항목
구조 기둥 배치 정보
구조 기둥은 건축 기둥과 동일한 많은 특성을 공유하지만 구조 기둥에는 다른 동작을 제공하는 해당 구성 및 업계 표준으로 정의된 추가 특성이 있습니다.
수직 구조 기둥 배치
평면뷰 및 3D 뷰에서 기둥을 추가합니다.
경사 구조 기둥 배치 정보
경사 구조 기둥은 규모가 크고 높은 프로파일 구조에서 보다 일반적으로 사용되고 있습니다. 경사 기둥 모델링을 사용하면 엔지니어가 프로젝트를 상세화하고 적절한 해석 계산을 수행할 수 있습니다.
경사 구조 기둥 배치
평면뷰에 경사 기둥을 배치하려면 두 번 클릭합니다. 한 번은 기둥 시작점을 지정하고 한 번은 끝점을 지정하기 위한 것입니다.
그리드별로 여러 기둥 배치
선택한 그리드 선의 교차 지점에 여러 기둥을 배치합니다.
기둥을 그리드에 대해 잠그기
수직 기둥의 현재 위치 또는 경사 기둥의 상단 및 베이스를 그리드에 구속합니다. 이 상태에서는 그리드를 이동하고 해당 그리드 배치에 대해 각 기둥이나 끝을 해당 방향으로 유지할 수 있습니다.
건축 기둥 내 구조 기둥 추가
건축 기둥에서 도구를 사용하여 구조 기둥을 평면뷰의 건축 기둥 중심에 스냅할 수 있습니다.
구조 기둥 수정
일반 요소 편집 도구를 사용하여 구조 기둥을 정렬, 이동, 복사 및 조정할 수 있습니다. 경사 기둥은 경사 기둥이 결합의 프레임 요소와 상호 작용하는 방식에 영향을 주는 고유한 매개변수를 가집니다.
이음 또는 판 기호 표시
모멘트, 전단 또는 기준 판 기호를 표시할 구조 기둥을 지정합니다.
평면뷰에서 기둥 패밀리에 대한 화면표시 특성 지정
패밀리의 평면뷰에 지정된 절단 기준면을 사용하여 건축 또는 구조 기둥을 평면뷰에 표시할 수 있습니다.
구조 기둥 인스턴스(instance) 특성
구조 기둥 인스턴스(instance) 특성을 수정하여 레벨 간격띄우기, 형상 자리맞추기, 공정 데이터 등을 변경할 수 있습니다.
구조 기둥 해석 특성
구조 기둥의 해석 특성을 수정하여 구조 해석 도구 및 절차를 수용할 수 있습니다.
구조 기둥 유형 특성
구조 기둥 유형 특성을 수정하여 플랜지 폭, 웹 두께, ID 데이터 등을 변경합니다.
구조 기둥 패밀리 특성
구조 기둥 패밀리를 수정하여 해당 패밀리의 모든 유형에 적용되는 특정 동작 또는 ID 데이터를 정의합니다.
