유효한 호스트 내에서 보강 철근 모양을 수동으로 배치할 경우 일반 스케치 도구를 사용합니다.
보강 철근 스케치는 다음 속성이 공유되는 경우 기존 모양에 매핑됩니다.
- 선 세그먼트의 수
- 결합된 선 세그먼트의 모양
- 후크 수
- 후크의 방향
- 후크의 구부림 치수
- 모양 유형: 표준 또는 스트럽
스케치가 기존 모양과 일치하지 않는 경우 보강 철근 모양 탐색기 및 옵션 막대의 보강 철근 모양 유형 드롭다운에 새 모양이 작성됩니다.
- 구조 탭
철근 배근 패널
(보강 철근)을 클릭합니다. - 수정 | 보강 철근 배치 탭배치 방향(또는 배치 투시도) 패널
(보강 철근 스케치)를 클릭합니다. - 메시지가 표시되면 보강 철근을 호스트할 요소를 선택합니다.
- 스케치 도구를 사용하여 보강 철근 모양을 스케치합니다.

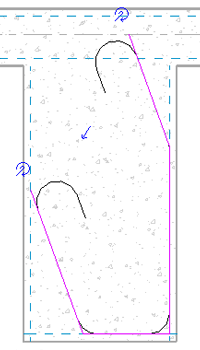

보강 철근 모양 스케치
- 보강 철근 모양의 끝에 후크를 추가합니다.

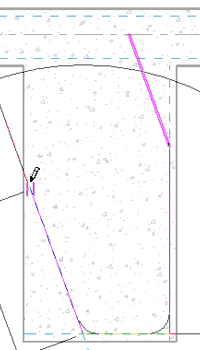

스케치된 모양에 보강 철근 후크 추가

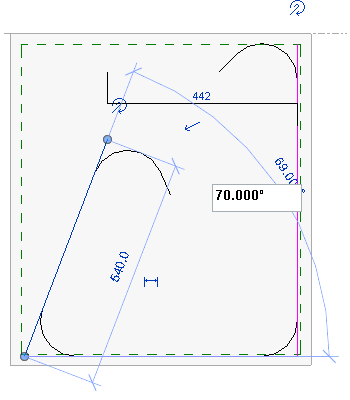

- 보강 철근 후크를 배치하고 방향을 지정합니다. 팁: 스케치 모드에서 세그먼트를 조작하는 경우 임시 치수를 클릭하고 새 값을 입력하여 길이 및 각도 치수를 수동으로 정의할 수 있습니다. 이러한 임시 값은 영구적으로 만들 수 있습니다.
- 수정 | 보강 철근 스케치 작성 탭모드 패널
(편집 모드 마침)을 클릭하여 스케치를 적용하고 새 모양을 배치합니다. 새 보강 철근 모양이 피복 참조에 스냅되어 모양이 조정됩니다. 주: 보강 철근이 모양으로 변환되면 치수는 취소됩니다.
