셋백 및 전환은 보를 연결할 때 적용됩니다. 보는 보의 끝점에서 연결되며 여러 보를 한 끝점에 연결할 수 있습니다.
둘 이상의 끝점이 함께 스냅될 경우나 다른 보를 그릴 때 보의 끝점이 원점이 되는 경우에 끝 결합 연결을 얻을 수 있습니다. 체인 옵션을 사용하여 그린 구조 보 역시 끝점을 통해 연결됩니다.

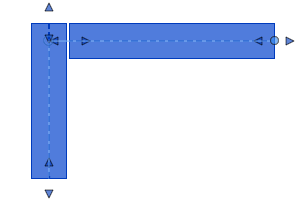

두 보가 특정 각도로 끝이 결합되는 경우 가장 짧은 보는 전환되지 않고 긴 보가 전환됩니다. 가장 짧은 보의 셋백도 긴 보의 인식된 끝점에 맞게 조정됩니다. 결합에 연결되는 추가 보는 가장 짧은 보에서 전환됩니다. 새 보가 더 짧은 경우 긴 보가 가장 짧은 보로 프레임되도록 결합이 다시 구성됩니다. 보/결합 편집기를 사용하여 절단의 이러한 시각적 표현을 편집할 수 있습니다.
 |
 |
전환은 요소 경계 상자의 영향을 받습니다. L-보로 프레임된 보가 그 회전을 기반으로 조정되는 방법을 확인합니다.

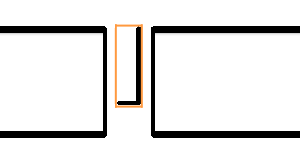

두 개의 보에 의해 프레임된 L-보
45도 회전된동일한 L-보
경계 상자의 범위에서는 결합된 보의 프레임 길이를 적절하게 적용합니다.
