경계 상자는 패밀리 기반 요소에 정의된 모든 모델 요소, 주석 요소 및 기준 요소가 포함되어 있는 표시되지 않는 3D 직사각형 공간입니다.
기준 범위는 예외입니다. 예를 들어 수평 참조 평면이 경계 상자의 상단과 하단 중 어느 쪽이 아니라 상단이나 하단에만 영향을 미칠 수 있습니다. 경계 상자는 패밀리 정의에 관련하여 지정됩니다.

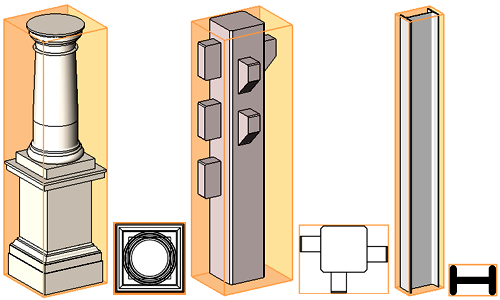

주황색으로 표시된 기둥의 경계 상자
경계 상자의 상단, 하단 및 측면은 적절하게 회전되어 회전 시 요소와의 관계를 유지합니다.

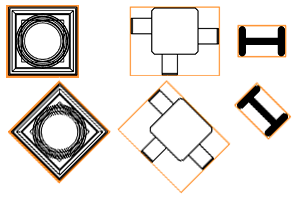

요소와 함께 회전하는 경계 상자
경계 상자의 일반적인 용도
- 패밀리에서 패밀리 원점을 명시적으로 정의하지 않은 경우 원점의 기본값은 경계 상자의 중앙으로 지정됩니다. 이 원점은 인스턴스 유형이나 패밀리가 변경될 때 인스턴스의 배치와 인스턴스 동작에 영향을 미칩니다.
- 경계 상자를 사용하면 구조 프레임 요소의 결합과 전환을 정의할 수 있습니다.
곡선 보
곡선 보는 경계 상자의 고유한 인스턴스를 나타냅니다. 경계 상자는 보의 요구가 충족되도록 구부러집니다. 이렇게 하면 보를 통해 정확한 결합과 전환이 제공됩니다.
