이 도구를 사용하여 평면도에서 전기 구성요소 간의 배선을 수동으로 작성합니다.
장치 간에 배선 계단진행을 추가하면 배선 계단진행의 크기가 지정되지 않고 회로도 작성되지 않습니다. 회로 작성 및 와이어 크기 조정을 참고하십시오.
- 프로젝트 탐색기에서 뷰(모두)
평면을 확장하고 배선 계단진행을 작성할 뷰를 두 번 클릭합니다. - 시스템 탭전기 패널와이어 드롭다운을 클릭하고 와이어 스타일을 선택합니다.
- 유형 선택기에서 와이어 유형을 선택합니다.
유형 선택기에서 사용할 수 있는 와이어 유형은 전기 설정 대화상자에서 지정됩니다.
- 리본에서 태그 삽입이 선택되어 와이어에 자동으로 태그를 지정하는지 확인합니다.
- 연결할 첫 번째 구성요소 위로 커서를 이동합니다.
커서를 전기 구성요소 위로 이동할 때 스냅이 표시됩니다. 배선을 커넥터 스냅에 연결해야 합니다.
- 와이어 계단진행의 시작을 지정하려면 클릭합니다.

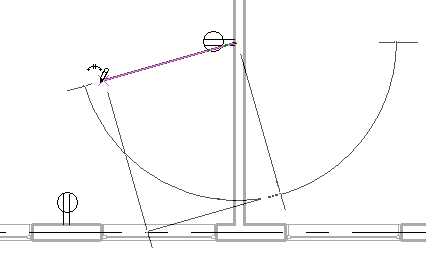

- 연결할 구성요소 중간 점으로 커서를 이동하고, 클릭하여 중간점을 지정합니다.

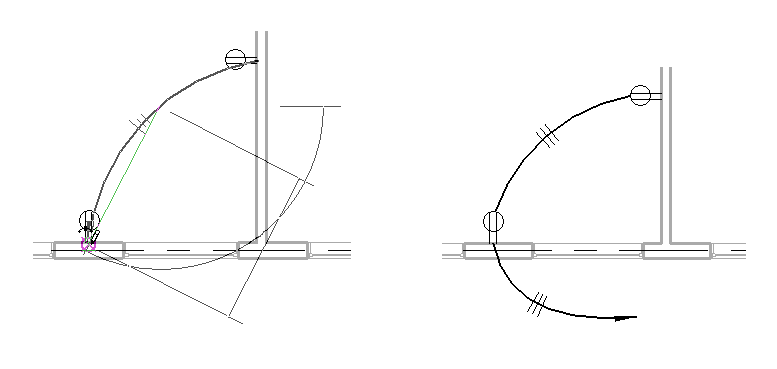

- 커서를 다음 구성요소 위로 이동하고 커넥터 스냅을 클릭하여 아래에 표시된 대로 와이어 계단실행의 끝을 지정하거나, 도면 영역의 열린 영역을 클릭하여 끝 계단실행을 지정합니다.
- 수정을 클릭하여 도구를 해제합니다.
배선 계단진행에 나타나는 눈금 표시 스타일은 배선 대화상자에서 지정됩니다.
