건물 모델에서 에너지 해석을 수행할 때 에너지 모델은 간격 및 톱니 모양 모서리를 포함한 해석 표면을 나타냅니다.

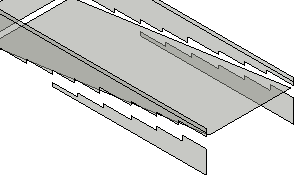

예를 들어 다음 이미지는 에너지 모델에서 작성된 해석 표면을 나타내어 경사로 및 인접 벽을 나타냅니다. 벽에 대한 해석 표면은 벽이 경사로와 교차되는 간격을 나타냅니다. 간격은 불규칙한 모서리를 가집니다.

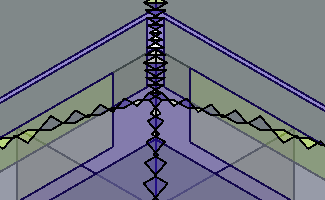

다음 이미지는 지붕의 부분을 나타내는 해석 표면이 불규칙한 선을 표시하는 다른 경우를 나타냅니다.
문제: 작은 간격과 톱니 모양 모서리는 분석에 있어 오차가 거의 없거나 전혀 없으며, 주로 해석 성능을 향상시키기 위해 존재합니다.
에너지 해석에 사용된 해석 표면적은 모델 요소 표면의 근사치입니다. 자동으로 생성된 에너지 모델은 해석 표면과 톱니 모양 모서리 사이 간격을 포함할 수 있습니다. 에너지 모델의 이러한 기능은 평범하지 않게 보이지만, 에너지 시뮬레이션의 결과 정확도에 영향을 주지 않습니다.
에너지 설정 대화상자에서 해석 표면 해상도 옵션을 사용하면 해석 표면이 나타내는 건물 요소의 표면과 얼마나 정확하게 일치할지 지정할 수 있습니다. 해상도 값이 작을수록 건물 요소의 표면적에 더 근접하게 해석 표면적을 정렬할 수 있습니다. 그러나 변경으로 인해 에너지 시뮬레이션이 완료하는 데 시간은 더 오래 걸리지만 눈에 띄게 더 정확하지는 않습니다.
솔루션: 이 문제는 어떤 조치도 취할 필요가 없습니다.
