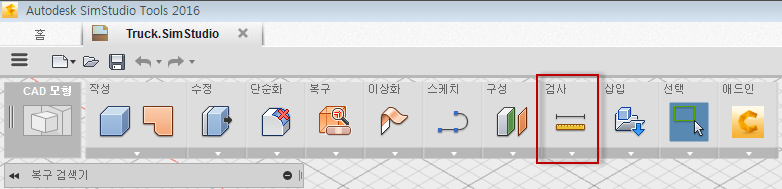

여기에 나와 있는 모든 명령은 검사 패널에 있습니다.
측정
검사
측정을 사용하여 선택하는 객체에 대해 거리, 각도, 영역 등을 결정합니다.
명령 주요 정보:
- 커서 기반 툴팁이 프로세스를 안내합니다.
- 선택 필터를 사용하여 선택할 수 있는 객체를 제어합니다.
단면 분석
검사 단면 분석을 사용하여 모형의 단면도를 생성합니다.
명령 주요 정보:
- 커서 기반 툴팁이 프로세스를 안내합니다.
- 조작기 및 대화상자 입력 필드를 사용하여 거리 및 각도를 적절히 설정합니다.
- 치수를 설정하기 위해 대화상자 드롭다운 화살표를 클릭하고 치수 선택 측정 또는 다시 앵커를 클릭해도 됩니다.
간섭
검사 간섭을 사용하여 본체 또는 구성요소 사이의 간섭을 보고합니다.
명령 주요 정보:
- 커서 기반 툴팁이 프로세스를 안내합니다.
- 간섭이 존재하는 경우 결과를 보여주는 대화상자가 표시됩니다.
- 그룹을 클릭하여 간섭을 볼 수 있습니다.
- 간섭에서 구성요소를 작성할 수 있습니다.
- 구성요소에서 간섭을 뺄 수 있습니다.
확인
검사 확인을 사용하여 모형의 품질을 확인합니다.
명령 주요 정보:
- 커서 기반 툴팁이 프로세스를 안내합니다.
- 선택한 표면의 품질을 확인하고 잘못된 표면을 복구하려고 시도한 다음 퀼트 또는 솔리드를 작성할 수 있는 표면을 함께 스티치합니다.
- 적절한 검사 수준을 선택합니다.
- 기본에는 일련의 토폴로지, 형상 및 불확실성 오류가 포함됩니다.
- 표준에는 기본 오류 및 교차하고 겹치는 면도 포함됩니다.
구성요소 색 순환 전환
검사 구성요소 색 순환 전환을 사용하여 다른 색상을 각 구성요소에 적용합니다.
투명 표면 전환
검사 투명 표면 전환을 사용하여 모든 표면을 투명하게 만듭니다.
곡률 콤 분석
검사 곡률 콤 분석을 사용하여 선택한 모서리의 곡률에서 변경된 내용을 표시합니다.
명령 주요 정보:
- 커서 기반 툴팁이 프로세스를 안내합니다.
- 콤 밀도 및 콤 축척을 적절하게 변경할 수 있습니다.
- 분석 결과는 검색기 분석 폴더에 포함되어 있습니다.
Zebra 분석
검사 Zebra 분석을 사용하여 각 면의 곡률 및 면 간 변환을 봅니다.
명령 주요 정보:
- 커서 기반 툴팁이 프로세스를 안내합니다.
- 실시간으로 피드백하기 위해 설계를 수정하는 동안 줄무늬를 그대로 둘 수 있습니다.
- 경계 정보:
- 줄무늬 모서리가 정렬되지 않으면 경계가 접하지 않습니다.
- 줄무늬 모서리가 정렬되지만 뾰족한 각도를 포함하는 경우에는 경계가 접합니다.
- 줄무늬 모서리가 전체적으로 부드러운 경우 경계가 곡률 연속입니다.
- 줄무늬에 대해 높은 품질을 선택하면 성능에 영향을 줄 수 있습니다.
- 분석 결과는 검색기 분석 폴더에 포함되어 있습니다.
기울기 분석
검사 기울기 분석을 사용하면 면에 색상 그라데이션을 표시하여 기울기 설계를 쉽게 평가할 수 있습니다.
명령 주요 정보:
- 커서 기반 툴팁이 프로세스를 안내합니다.
- 설계 제조 가능성 평가에 도움이 됩니다.
- 그라데이션 화면표시에 대해 높은 품질을 선택하면 성능에 영향을 줄 수 있습니다.
- 분석 결과는 검색기 분석 폴더에 포함되어 있습니다.
곡률 맵 분석
검사 곡률 맵 분석을 사용하면 면에 색상 그라데이션을 표시하여 표면 곡률을 쉽게 평가할 수 있습니다.
명령 주요 정보:
- 커서 기반 툴팁이 프로세스를 안내합니다.
- 적절한 유형을 선택합니다.
- 가우스는 그라데이션을 U 방향의 곡률과 V 방향의 곡률의 곱으로 표시합니다.
- 최소 원칙은 가장 낮은 곡률의 영역을 강조 표시하는 그라데이션을 표시합니다.
- 최대 원칙은 가장 높은 곡률의 영역을 강조 표시하는 그라데이션을 표시합니다.
- 그라데이션 화면표시에 대해 높은 품질을 선택하면 성능에 영향을 줄 수 있습니다.
- 분석 결과는 검색기 분석 폴더에 포함되어 있습니다.
