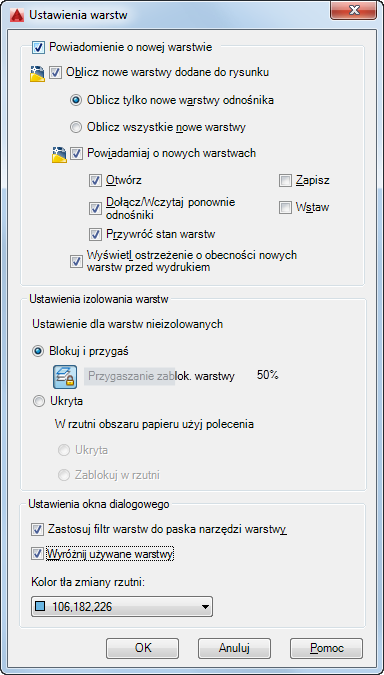

Okno dialogowe Ustawienia warstw (Menedżer właściwości warstw)

Metody dostępu

W Menedżerze właściwości warstw kliknij przycisk Ustawienia warstw

Kontroluje kiedy wyświetlane są powiadomienia o nowych warstwach, zachowanie, gdy niektóre warstwy są izolowane, czy filtry warstw są stosowane do paska narzędzi Warstwy, a także kolor tła nadpisań rzutni w Menedżerze właściwości warstw.

Lista opcji

Wyświetlane są następujące opcje.

Powiadomienie o nowej warstwie

Steruje wyliczaniem nowych warstw i powiadamianiem o nich na podstawie ustawień zmiennej LAYEREVAL w pliku DWG.

Uwaga: Nie powinien być wyświetlony żaden filtr (filtr nieuzgodnionej warstwy), gdy LAYEREVALCTL = 0. Jeśli jakiś jest aktualnie wyświetlony, zostanie wyłączony. Można uaktywnić filtr nowych nieuzgodnionych warstw i wybrać warstwy w tym filtrze. Gdy jest wybrana nieuzgodniona warstwa, po kliknięciu prawym przyciskiem myszy można wybrać polecenie Uzgodnij warstwę.

Oblicz nowe warstwy dodane do rysunku

Sprawdza, czy do rysunku nie zostały dodane nowe warstwy. (LAYEREVAL=0)

Oblicz tylko nowe warstwy odnośnika: Sprawdza, czy do dołączonych odnośników nie zostały dodane nowe warstwy. (LAYEREVAL=1)
Oblicz wszystkie nowe warstwy: Sprawdza, czy do rysunku, w tym dołączonych odnośników, nie zostały dodane nowe warstwy. (LAYEREVAL=2)

Powiadom o obecności nowych warstw

Włącza powiadamianie o nowych warstwach. (LAYERNOTIFY=0)

Otwórz: Wyświetla powiadomienie o obecności nowych warstw podczas użycia polecenia OTWÓRZ. (LAYERNOTIFY=2)
Dołącz/Wczytaj ponownie odnośniki: Wyświetla powiadomienie o obecności nowych warstw podczas dołączania lub ponownego wczytywania odnośników (LAYERNOTIFY=4)
Przywróć stan warstw: Wyświetla powiadomienie o nowej warstwie podczas przywracania stanów warstw. (LAYERNOTIFY=8)
Zapisz: Wyświetla powiadomienie o obecności nowych warstw podczas użycia polecenia ZAPISZ. (LAYERNOTIFY=16)
Wstaw: Wyświetla powiadomienie o obecności nowych warstw podczas użycia polecenia WSTAW. (LAYERNOTIFY=32)
Wyświetl ostrzeżenie o obecności nowych warstw przed wydrukiem: Wyświetla powiadomienie o obecności nowych warstw podczas użycia polecenia KREŚL. (LAYERNOTIFY=1)

Ustawienia izolowania warstw

Steruje ustawieniami warstw, które nie zostały izolowane:

Blokuj i przygaś: Jako metodę izolowania wybiera Blokuj i przygaś.
Ukryta: Dla niewybranych warstw określa ustawienie Ukryta.
Ukryta: Dla niewybranych warstw wybiera określa Ukryta (w obszarze papieru).
Zablokuj w rzutni: Umożliwia ustawienie niewybranych warstw Blokowanie rzutni (w obszarze papieru).

Ustawienia okna dialogowego

Zastosuj filtr warstw do paska narzędzi warstwy: Określa, czy bieżący filtr warstw steruje wyświetlaniem warstw na liście warstw w pasku narzędzi Warstwy i panelu Warstwy na wstążce.
Wyróżnij używane warstwy: Wyświetla ikony widoku listy w celu pokazania, czy warstwy są używane. Na rysunku z wieloma warstwami należy odznaczyć tę opcję, aby poprawić działanie.
Kolor tła zmiany rzutni: Wyświetla listę kolorów i okno dialogowe Wybierz kolor, w którym można wybrać kolor tła nadpisań właściwości rzutni.
