Komunikat raportu
Generuj komunikat o błędzie w oknie przeglądarki zdarzeń w programie AutoCAD Civil 3D w określonych warunkach.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Ogólne | |
| Komunikat | Określa komunikat o błędzie wyświetlany w kolumnie Opis w oknie przeglądarki zdarzeń w programie AutoCAD Civil 3D. |
| Poziom błędu | Określa rodzaj błędu.
|
| Różne | |
| Komentarz | Wyświetla uwagi na temat komunikatów. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykład
Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Komunikat raportu — przykład.pkt

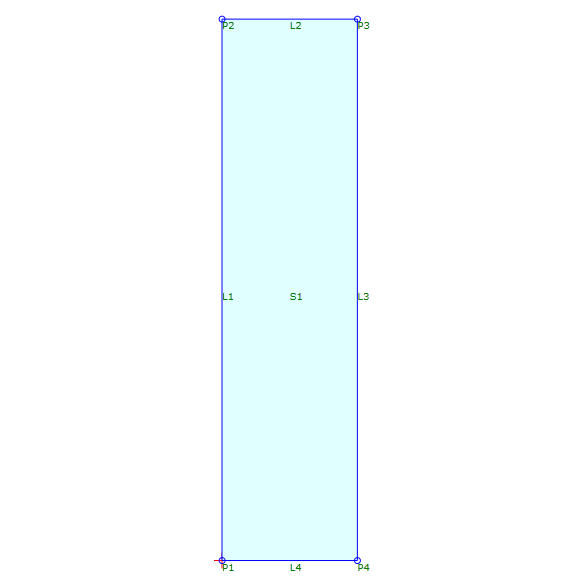

W tym przykładzie kształt można narysować do wysokości określonej przez użytkownika.
- Użytkownik definiuje wysokość kształtu, stosując parametr wejściowy Wysokość.
- Za pomocą opcji
Decyzja można sprawdzić wysokość w celu określenia, czy jest mniejsza lub równa 10. - Jeśli wysokość mniejsza lub równa 10, geometria jest rysowana do
wysokości zdefiniowanej przez użytkownika. - Jeśli wysokość przekracza 10, funkcja Komunikat raportu powoduje wyświetlenie komunikatu w oknie przeglądarki zdarzeń w programie AutoCAD Civil 3D i kształt jest rysowany do wysokości domyślnej.
