Użyj panelu Podgląd, aby wyświetlić reprezentację graficzną geometrii podzespołu.
Przewijanie i powiększanie/pomniejszanie widoku
| Aby wykonać następujące czynności... | Wykonaj następujące czynności... |
|---|---|
| Nowy fragment | Kliknij kółkiem myszy i przeciągnij. |
| Powiększ | Przewiń kółkiem myszy. |
| Powiększ do zakresu podzespołu. | Kliknij opcję Dopasuj do ekranu. |
Wyświetlanie kodów i komentarzy
W panelu Podgląd można wyświetlić kody i komentarze przypisane w palecie Właściwości.
| Aby wyświetlić: | Wykonaj następujące czynności... |
|---|---|
| Kody | Wybierz okno Kody. |
| Komentarz | Wybierz okno Komentarze. |
Tryby podglądu
W panelu Podgląd dostępne są dwa tryby podglądu geometrii:

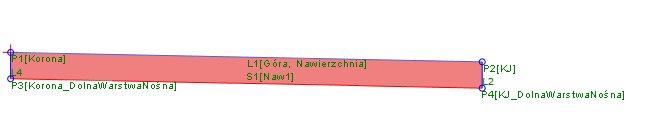

- Tryb jezdni: tryb ten jest używany do budowy korytarza. W trybie jezdni wyświetlany jest podgląd geometrii narysowanej przy użyciu parametrów docelowych, które zdefiniowano dla podzespołu. Jest to domyślny tryb podglądu.
- Tryb układu: tryb ten jest używany do tworzenia zespołu. W trybie układu ukrywane są parametry docelowe i geometria podzespołu jest rysowana za pomocą wartości zastępujących parametry docelowe.
Testowanie zachowania podzespołu z parametrami docelowymi

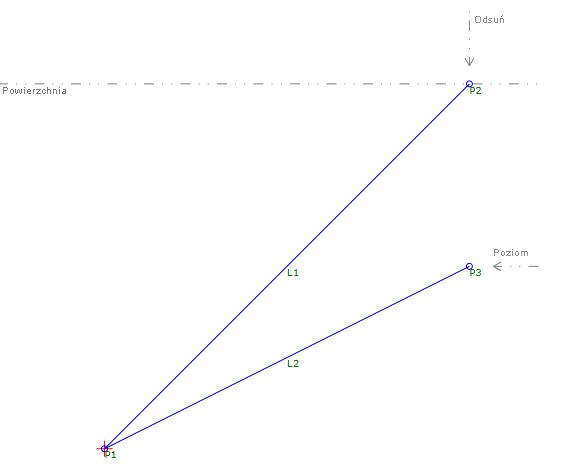

Jeżeli zostanie przypisany parametr docelowy, w panelu Podgląd będzie wyświetlone jego położenie względem punktu początkowego.
Jeśli element geometrii jest odniesiony do parametru docelowego, przeciągnij parametr, aby sprawdzić zachowanie podzespołu w przypadku zmiany wartości docelowych.
Uwaga: Do linii parametru docelowego obiekty przyciągane są do najbliższej wartości przyrostu 0.1. W celu bardziej precyzyjnej lokalizacji wprowadź wartość podglądu na karcie Parametry docelowe.
